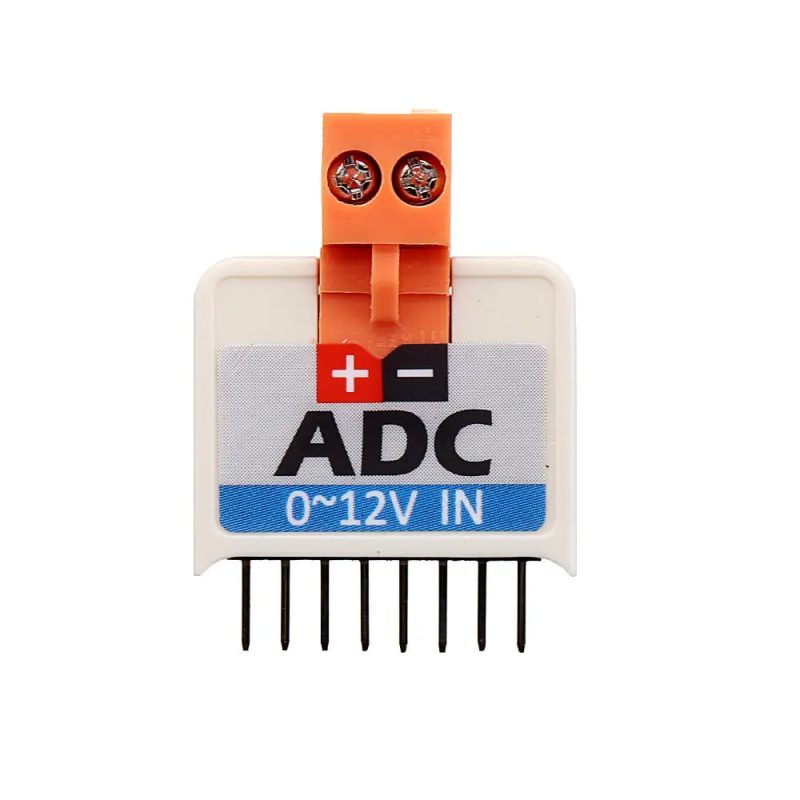

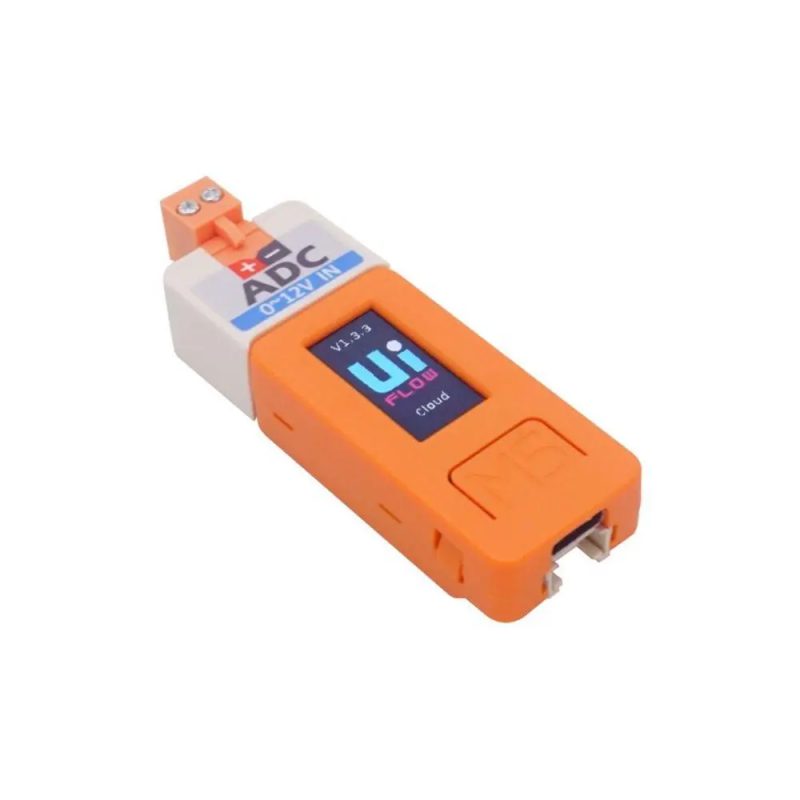

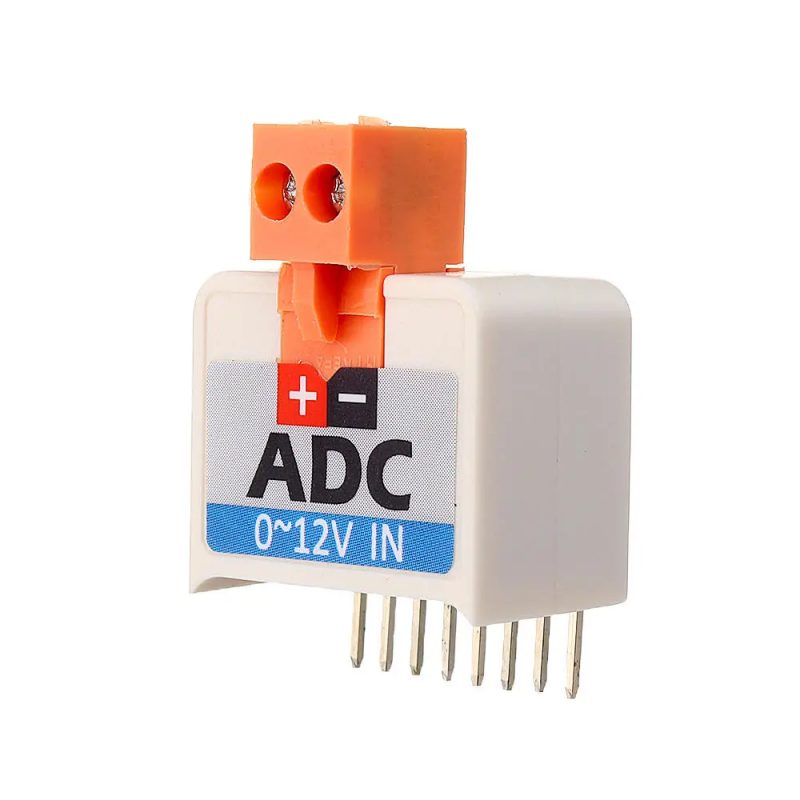

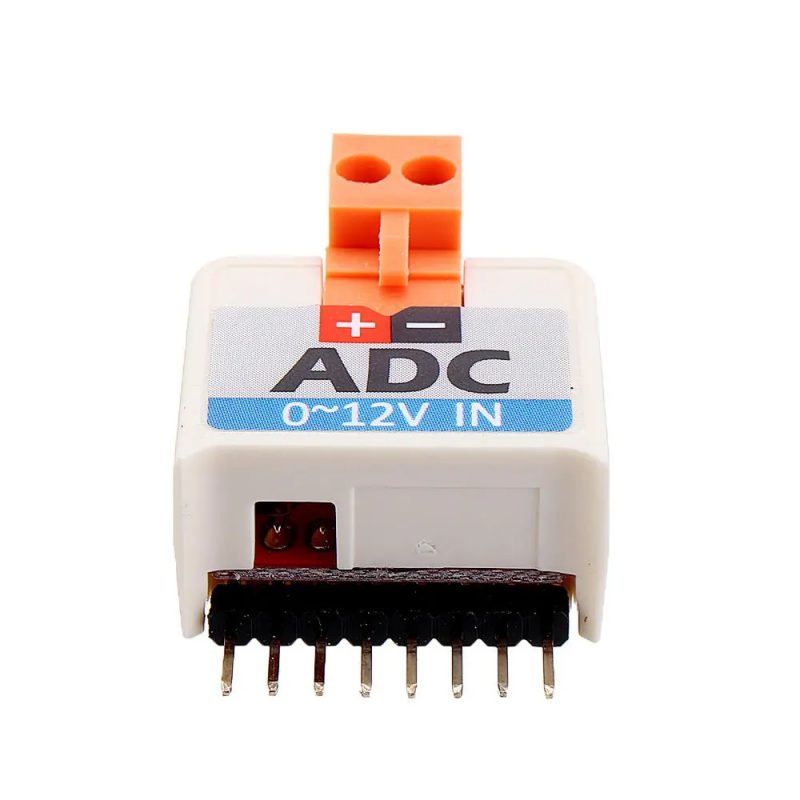

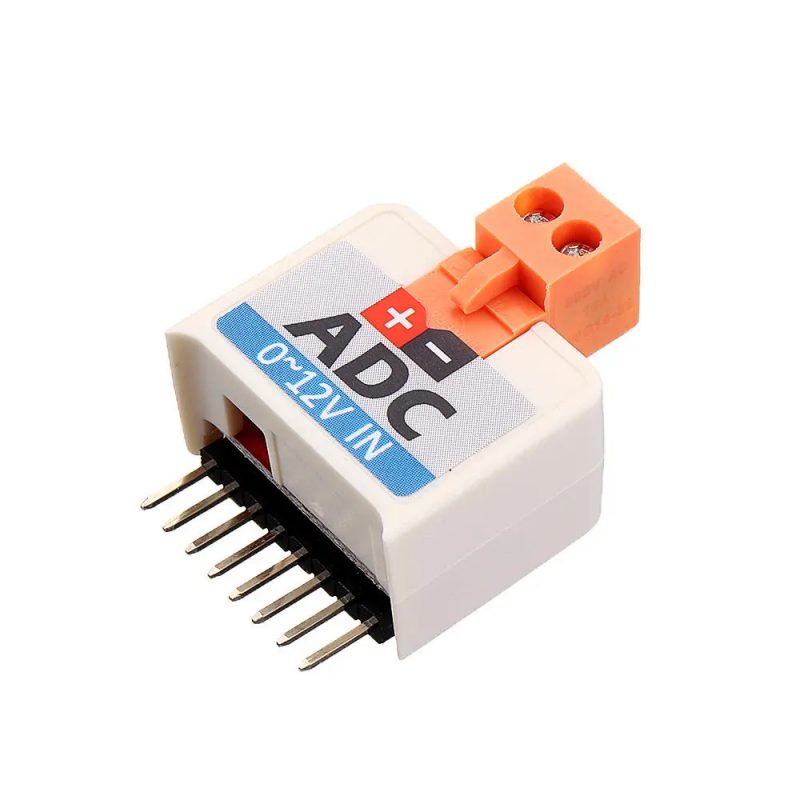

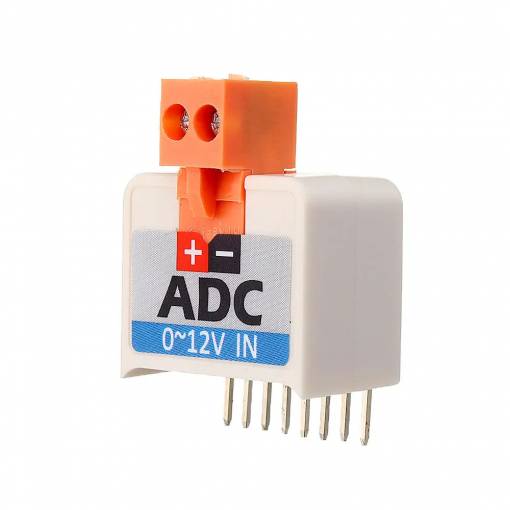

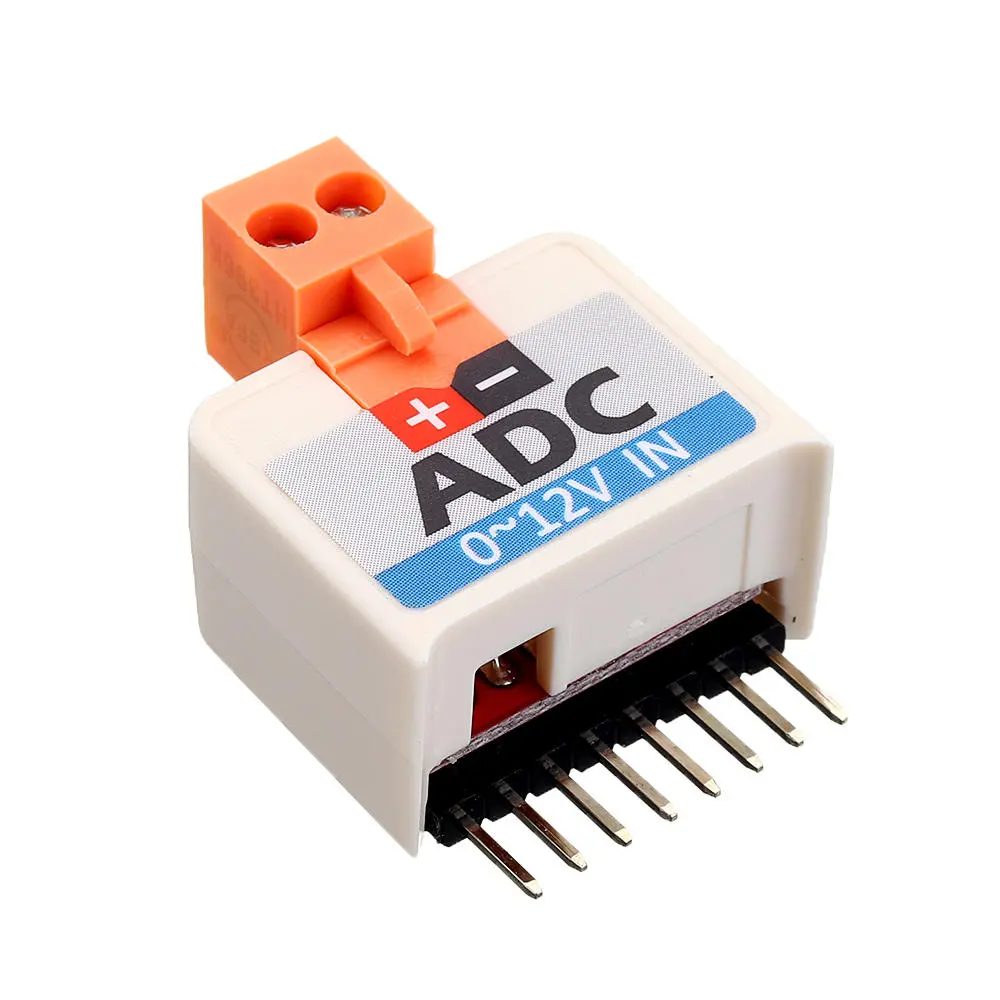

Klobouk ADC je modul AD převodníku, který je navržený specificky pro vývojovou desku M5StickC.
ADC převodník (ADC, Analog to Digital Converter) převádí analogový signál na digitální.
Hlavním čipem tohoto modulu je ADS1100, který s mikrokontrolérem komunikuje po sběrnici I2C.
ADS1100 je přesný samokalibrující ADC převodník s diferenciálním vstupem a rozlišením 16 bitů.

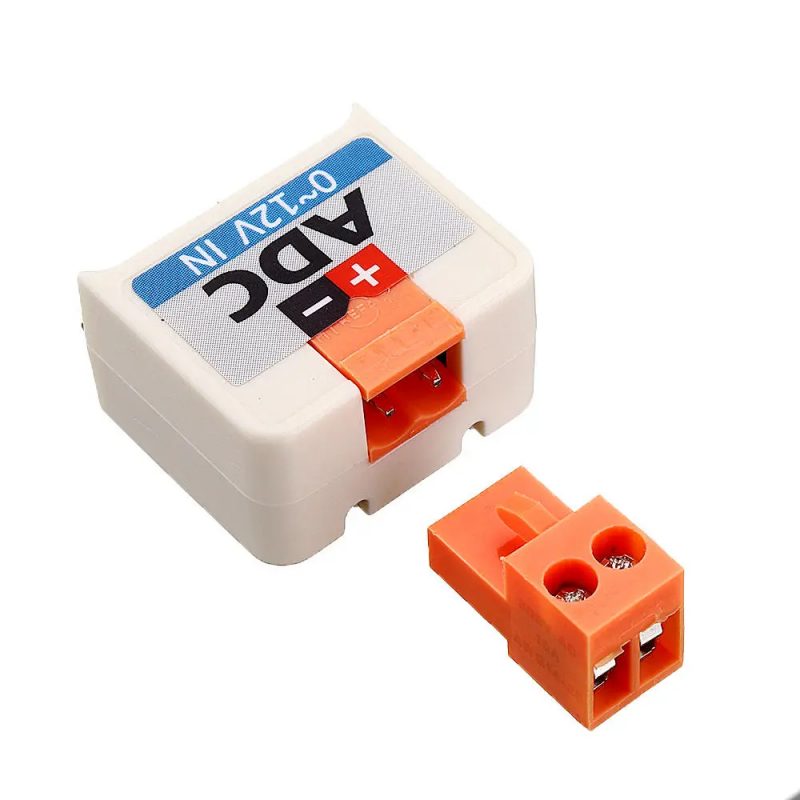

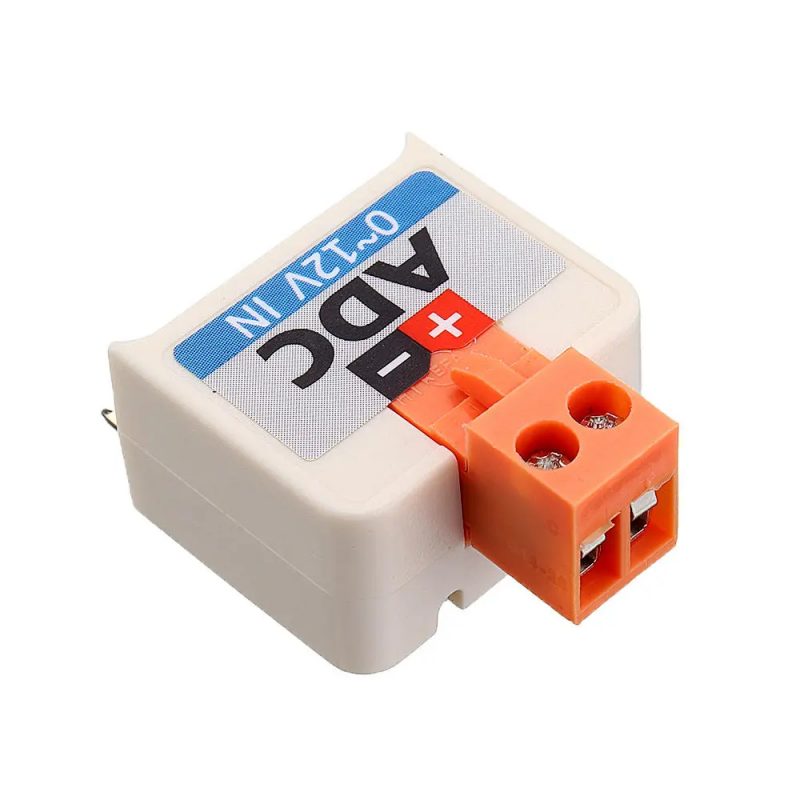

Vstup je připojen konektorem HT3.96, koncovka se svorkami je součástí balení.
Specifikace
- Vstupní napětí: 0 - 12V
- Rozlišení: 16 bit
- Čip ADS1100 je opatřen funkcí průběžné samokalibrace
- Nastavitelný zisk zesilovače: 1, 2, 4 nebo 8
- Nízký šum: 4uV (peak to peak)
- Programovatelná vzorkovací frekvence: 8 - 128 vzorků za sekundu
- I2C adresa: 0 x 48
Obsah balení
- 1x Klobouk M5Stick

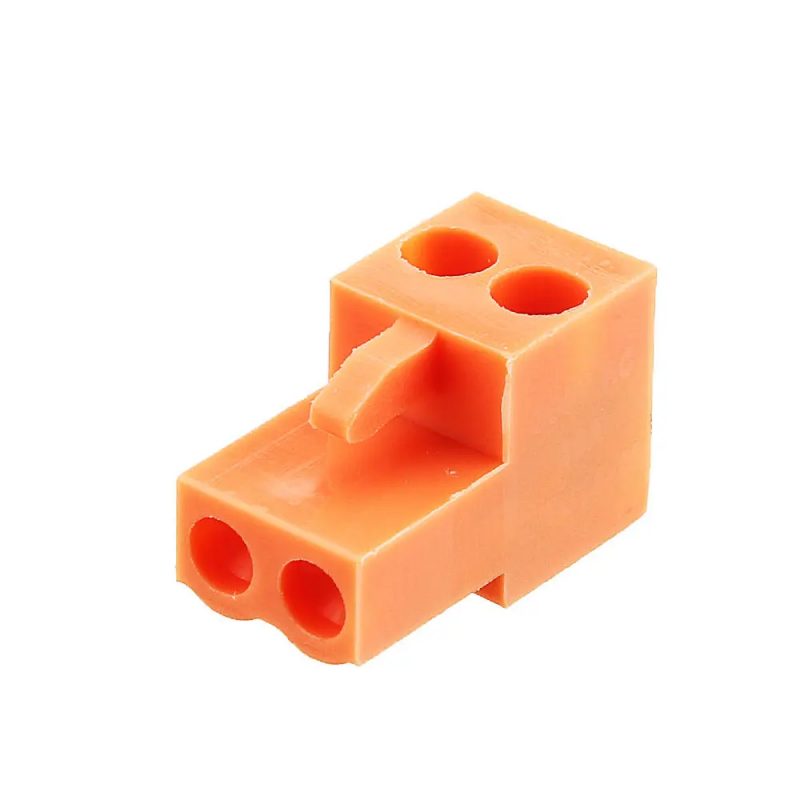

- 1x Konektor HT3.96 se svorkami
