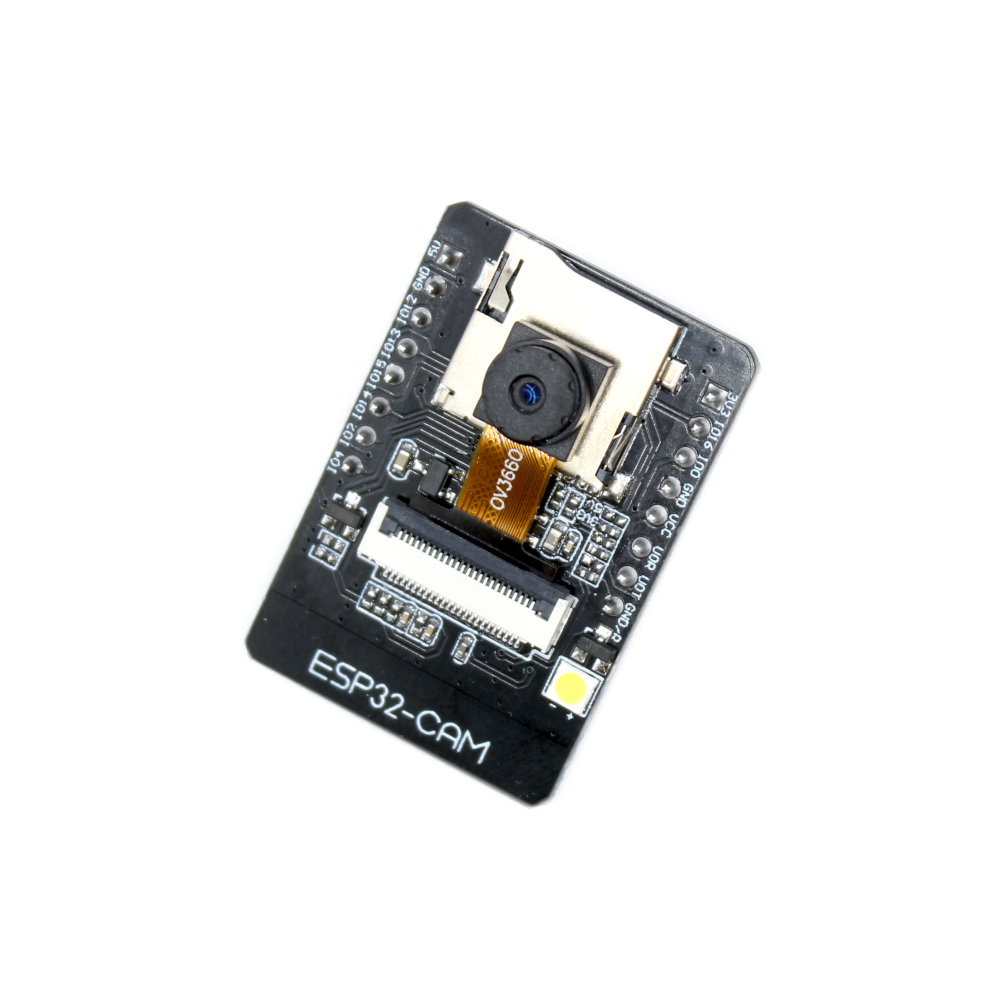

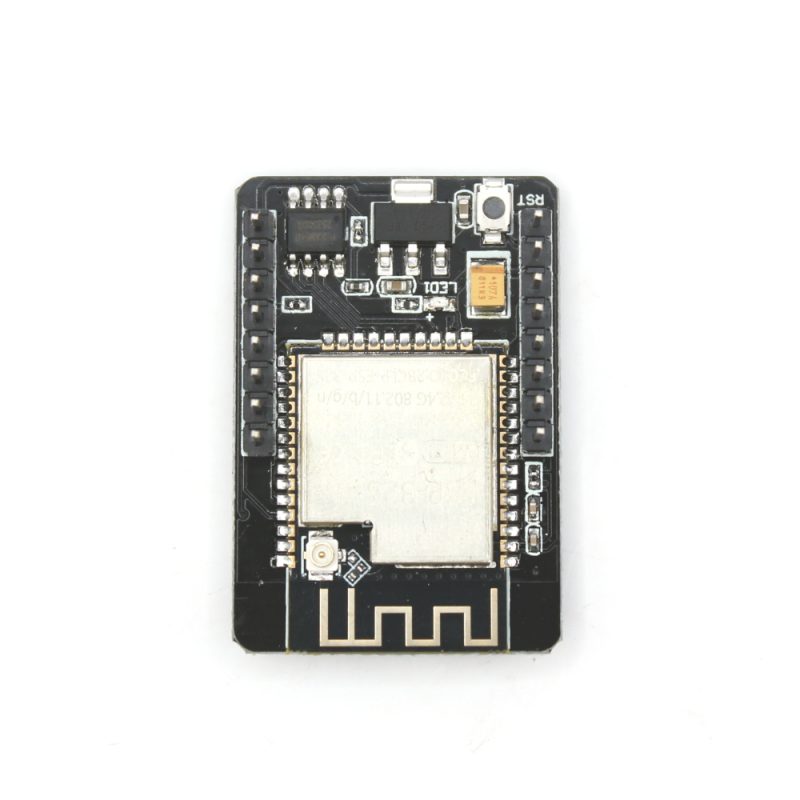

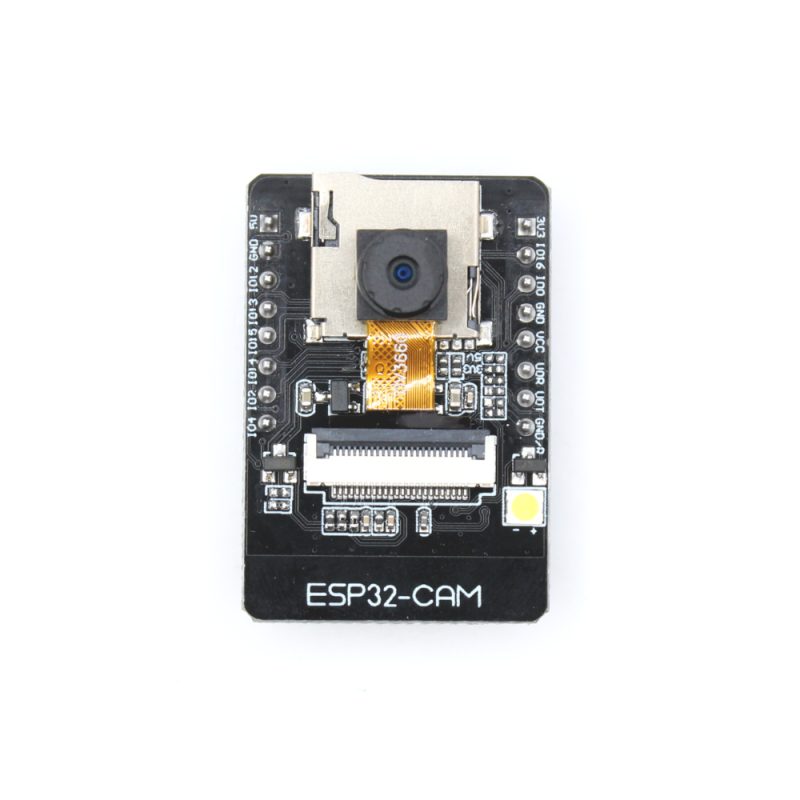

ESP32S fejlesztői lap OV3660 kameramodullal és PSRAM-mal. Egyszerű módja a felvétel vagy streamelés készítésének mikrokontrollerrel. Akár saját ESP szerver használatával, akár az ESPHome integrálásával.
Specifikáció:
- Tápfeszültség: 5VDC
- USB/TLL átalakító a lapon: Nem
- Áramfelvétel: 80-300mA üzemmódtól függően
- ESP32S:
- Frekvencia: akár 240MHz
- Integrált 520kB SRAM
- Interface támogatás: UART/SPI/I2C/PWM/ADC/DAC
- Kameramodul támogatás: OV3660
- Kapcsolódás: Wifi 802.11 b/g/n 2.4 GHz, Bluetooth BT 4.2 + BLE
- Integrált wifi antenna + csatlakozó külső 2,4GHz antennához
- Alvó üzemmód
- GPIO: 10 adatlábat a sínen (TX/RX beleértve)
- Integrálva: Lwip és Free RTOS
- Támogatás: STA/AP/STA+AP
- Logikai feszültség: 3V3
- külső PSRAM:
- modell: PSRAM64H
- 64 Mbit = 8Mb memória
- külső JPEG puffer a kamera és streamelés számára
- OV3660:
- Felbontás: 3 MP
- Maximális felbontás: 2048 × 1536 (csak felvételekhez alkalmas)
- Érzékelő típusa: CMOS
- Kimeneti formátum: JPEG, RAW
- Autofókusz: Nem
- Objektív: fix
- SD kártya slot: igen, microSD
- Villanófény: beépített nagy teljesítményű fehér LED a felvételek megvilágításához
- Lineáris szabályozó a kamera stabil táplálásához
- Méretek: 40x28x18mm
- Súly: 8g

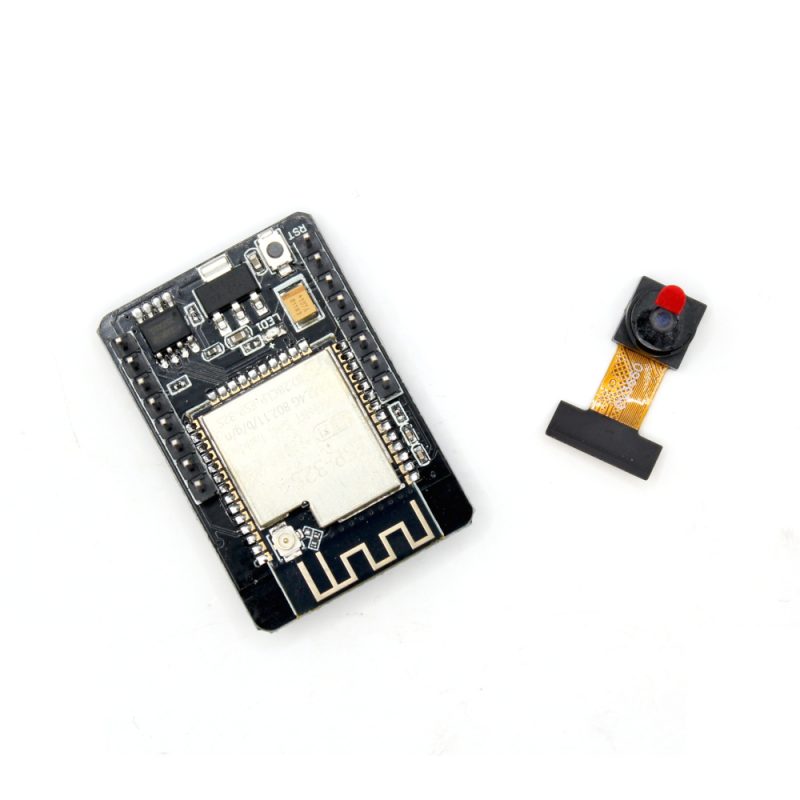

A csomag tartalmazza:
- 1x Fejlesztői lap ESP32-CAM, WiFi + Bluetooth
- 1x Kameramodul OV3660
GYIK
A lapnak nincs USB csatlakozója. Hogyan tölthetem fel a kódot az Arduino IDE-ből erre a lapra?:
Ez az ESP fejlesztői lap kameramodullal nem rendelkezik USB/TLL átalakítóval a közvetlen PC-vel való kommunikációhoz. Szükséges beszerezni és helyesen csatlakoztatni egy USB/UART átalakítót, például ezt:
https://dratek.cz/arduino-platforma/1158-eses-cp2102-usb-ttl-prevodnik.html
Az átalakító helyes csatlakoztatása az UART kommunikációs lábakra (RX, TX), 5V táplálás, GND, és a kód feltöltéséhez egy jumper a GPIO0 és GND között.
A csatlakozó csatlakoztatása és USB-be helyezése után csatlakoztassa a jumpert, és nyomja meg az RST gombot, majd lehetséges a kód feltöltése. Ha nem sikerül, nyomja meg az RST-t, amíg a logban az Arduino IDE-ben megjelenik a "Kapcsolódás...". A kód sikeres feltöltése után távolítsa el a jumpert a GPIO0 és GND között, és nyomja meg az RST gombot. Az ESP modul a legújabb feltöltött kódjával fog elindulni.
