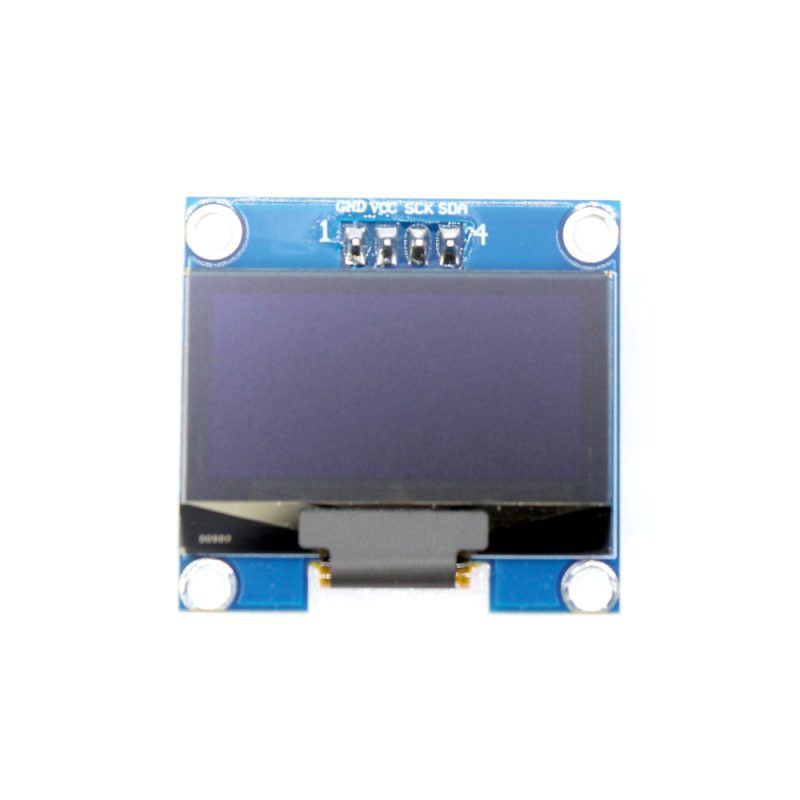

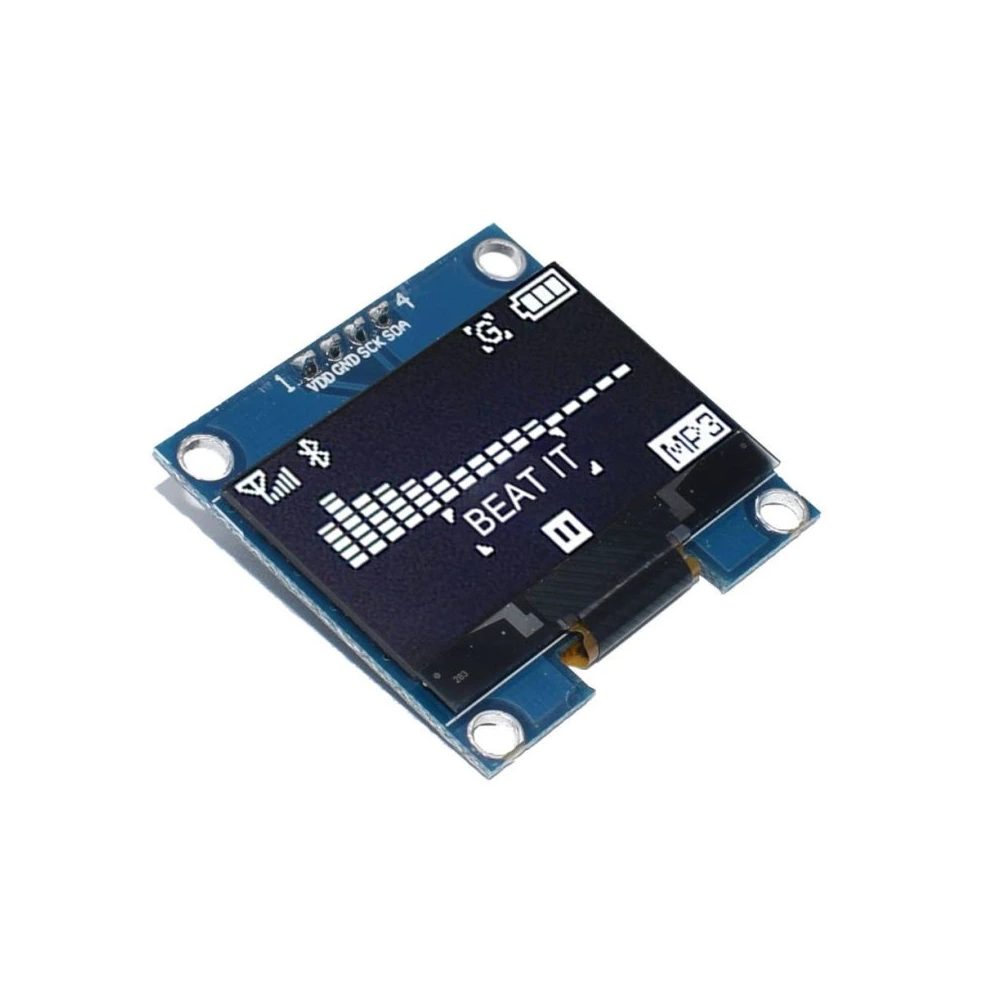

Az OLED kijelző fehér karakterekkel számos előnnyel rendelkezik az alfanumerikus LCD kijelzőkkel szemben.
Például magasabb felbontás (ebben az esetben 128x64 pixel) vagy alacsonyabb energiafogyasztás, amelyet az OLED kijelzők esetében az aktív pontok világítása biztosít.
0a
Specifikáció:
- Átló: 1,3"
- Felbontás: 128 x 64
- Chip: SSH1106
- Kijelző méretei: 29,42 x 14,7 mm
- Feszültség: 3,3 - 5V
- Működési hőmérséklet: -20 és 70°C között
- Interfész: IIC
- Szín: fehér

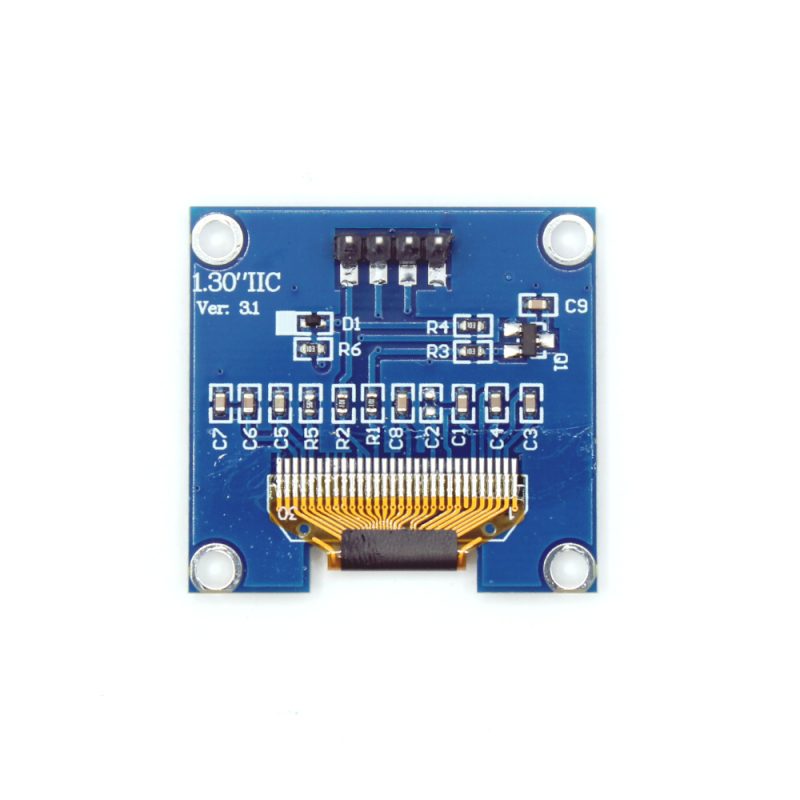

Pinok:
- GND
- VCC
- SCK
- SDA
A csomag egy IIC I2C OLED kijelzőt tartalmaz.
GYIK
1) Hogyan tudom megállapítani az I2C eszköz címét?
Nézze meg a cikkünket a használati útmutatókban, ahol ez a téma részletesen le van írva.
2) A kijelző oldalain véletlenszerűen fehér pöttyök jelennek meg. Mi a teendő?
Ez a viselkedés valószínűleg azért van, mert olyan programot használ, amelyben másik vezérlő van kiválasztva. Próbálja ki a következő lépéseket:
- Töltse le az U8G2 könyvtárat az Arduino IDE könyvtárkezelőjén keresztül.
- Nyissa meg a Hello world példát. Fájl → Példák → U8G2 → teljes puffer → Hello world.
- Válassza ki a vezérlőt az egyik 58–262 közötti sor kommentálásával. Ajánljuk, hogy próbálja ki a 75. sort. Ha nem működik, próbáljon ki egyet a 66–69 közötti sorok közül.
- Töltse fel a programot.
