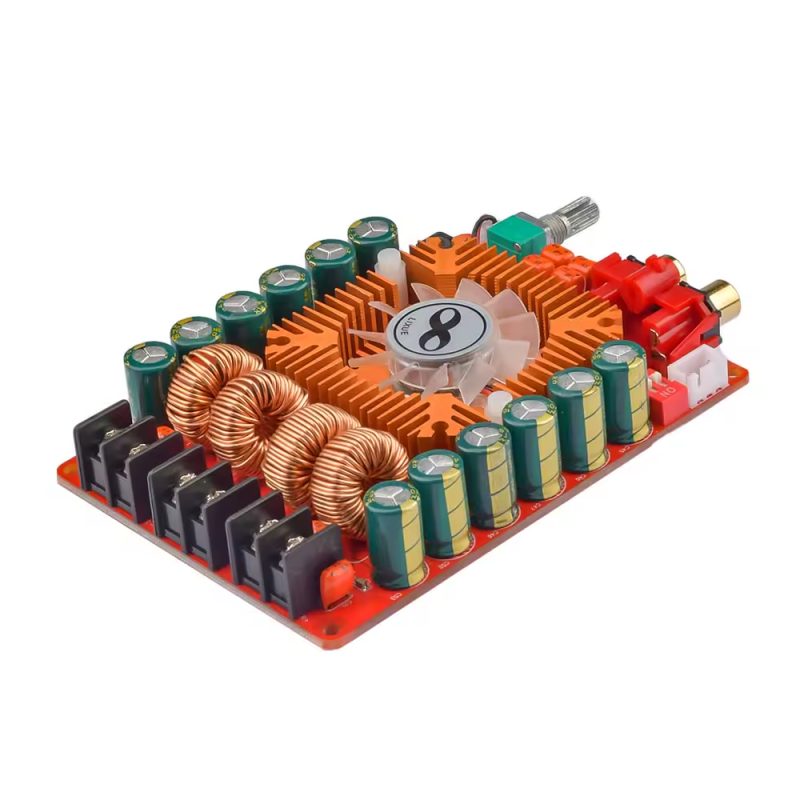

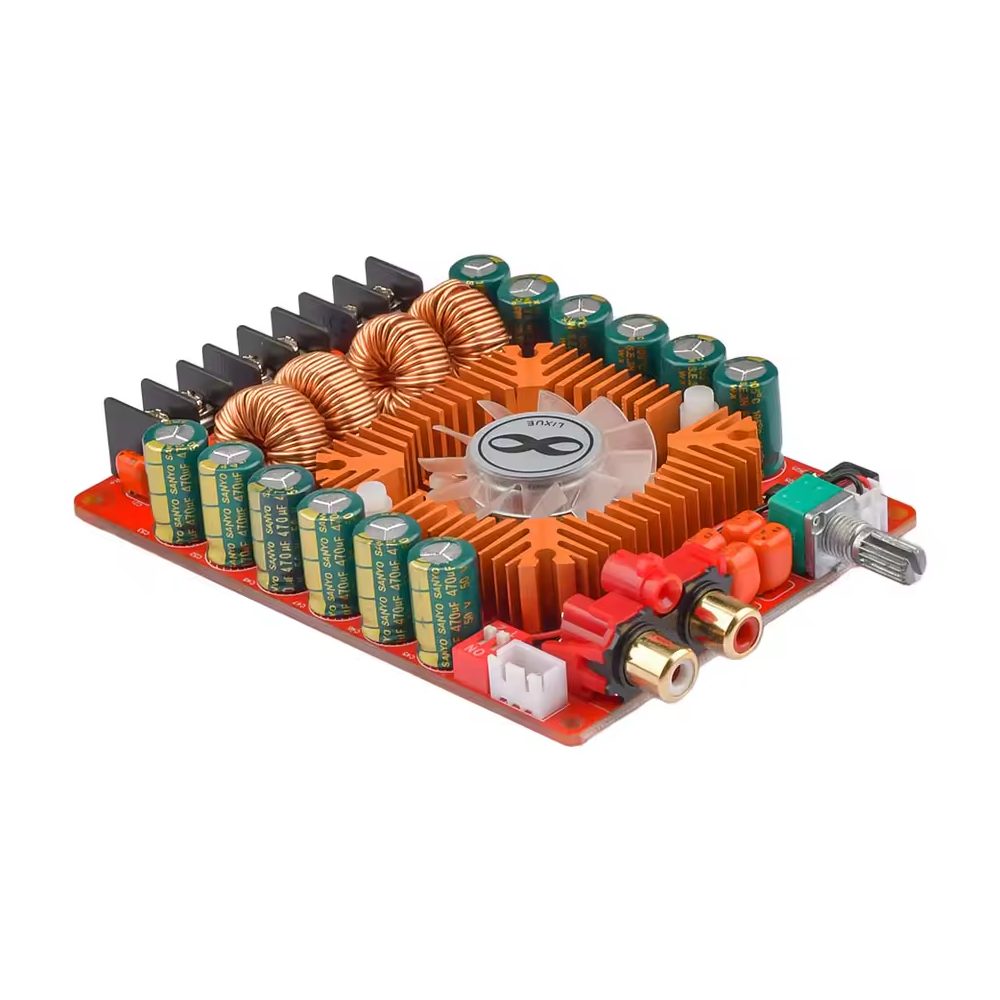

Az TDA7498E chipre épülő erősítő egy nagy teljesítményű D osztályú megoldás Hi-Fi audio rendszerekhez és otthoni mozikhoz. A modul úgy van tervezve, hogy magas hatékonyságot érjen el, miközben megőrzi a kompakt méreteket. Az alaplap hűtőbordával van felszerelve, amelyet hőmérséklet-érzékelő irányít.

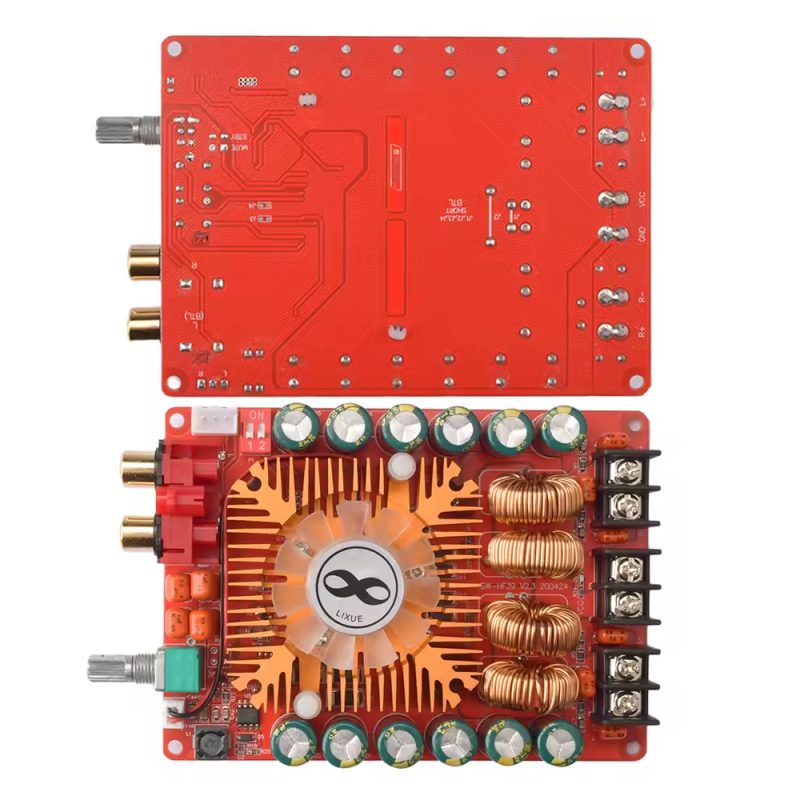

Ez a modell kiemelkedik sokoldalúságával a BTL (Bridge-Tied Load) üzemmód támogatásának köszönhetően. A J1, J2, J3 és J4 forrasztási pontok rövidzárlatával az alaplap alsó oldalán az erősítő mono üzemmódba kapcsolható, akár 220W teljesítménnyel. Az eszköz kompatibilis a 4, 6 vagy 8 ohmos impedanciájú hangszórók széles skálájával, és a széles feszültségtartományának köszönhetően könnyen integrálható különböző audio rendszerekbe.
Műszaki specifikációk:
- Erősítő chip: TDA7498E (D osztály)
- Kimeneti teljesítmény (sztereó): 2x 160 W (4 Ω-nál, 36 V DC táplálásnál)
- Kimeneti teljesítmény (BTL mono): 220 W
- Működési feszültség: 15–36 V DC (ajánlott 32V 8A maximális teljesítményhez)
- Hatásfok: 85 %
- Kimenetek:
- audio bemenet: RCA csatlakozók (bal és jobb), vagy JST-XH 3pin
- hangszórók: csavaros terminálok
- táplálás: csavaros terminálok

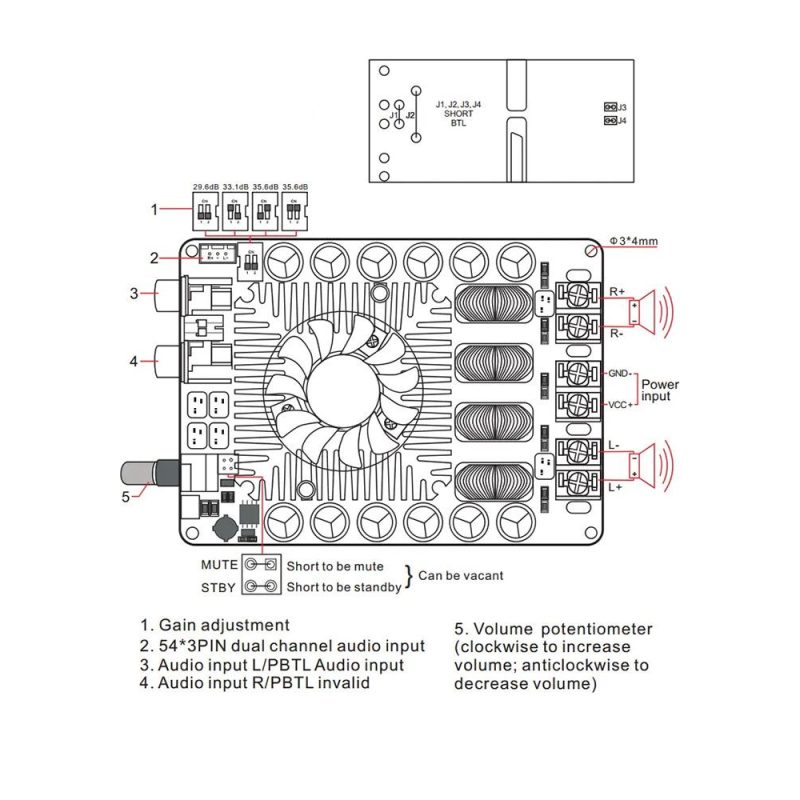

- BTL üzemmód: Állítható a J1, J2, J3, J4 jumper-ek segítségével az alaplap alsó oldalán
- Hangszórók impedanciája: 4 - 8 Ω
- Hűtés: Aktív, hőmérséklet-vezérelt ventilátor
- Védelem: Beépített túlfeszültség védelem
- Dimenziók: 125x80x30mm
- Beszerelési nyílások távolsága: 103x73mm, Ø3,4mm
- Súly: 178g
A csomag tartalma:
1x TDA7498E erősítő modul
4x Műanyag alátét az erősítő laphoz
1x Potenciométer gomb és anya
