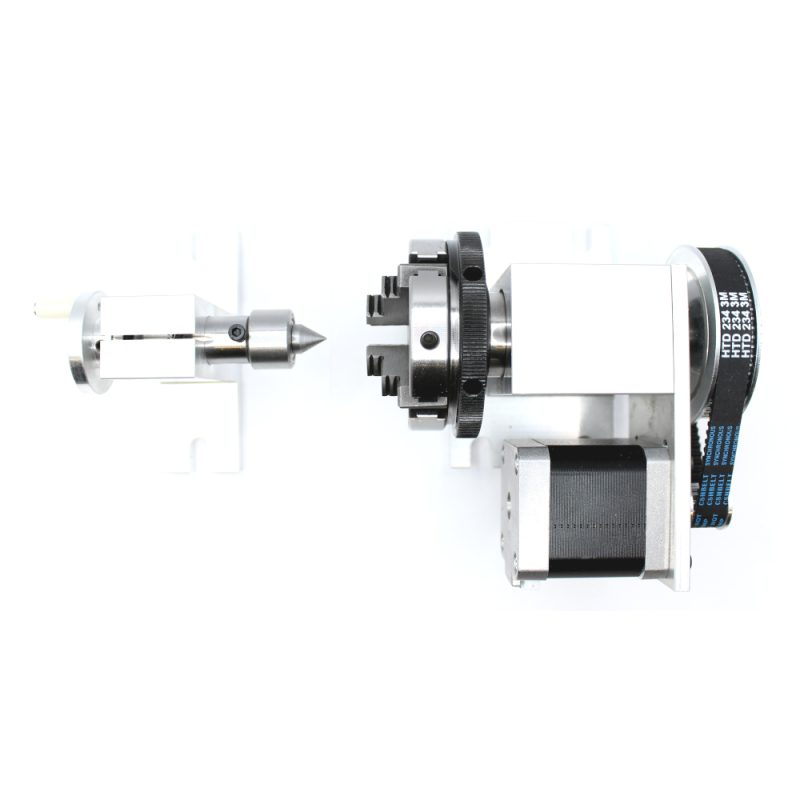

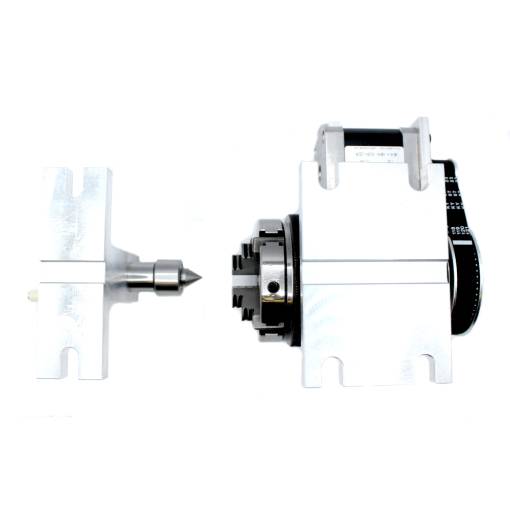

Kompakt, de precíz maró készlet, amely léptetőmotort, tokmányt, rögzítő kulcsokat és tápkábelt tartalmaz. Alkalmas különféle Arduino DIY projektekhez és egyszerű CNC megmunkáláshoz.
Specifikáció:

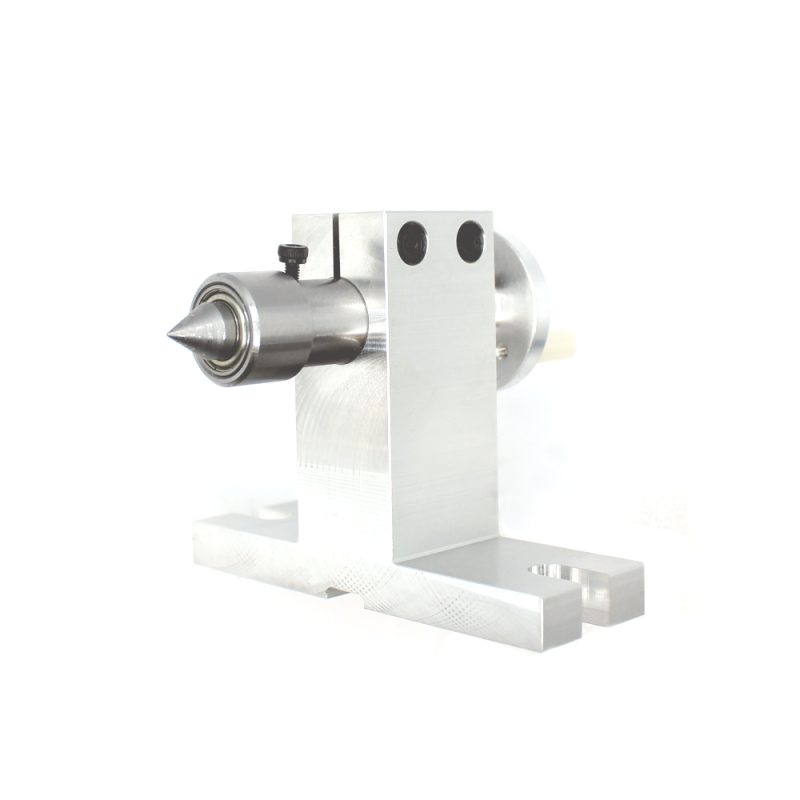

Tokmány:
- görgős csapágy
- kihúzás: max 18mm
- méretek: 110x96x74mm
- rögzítési lyukak távolsága: 78mm
- rögzítési lyukak: Ø8mm

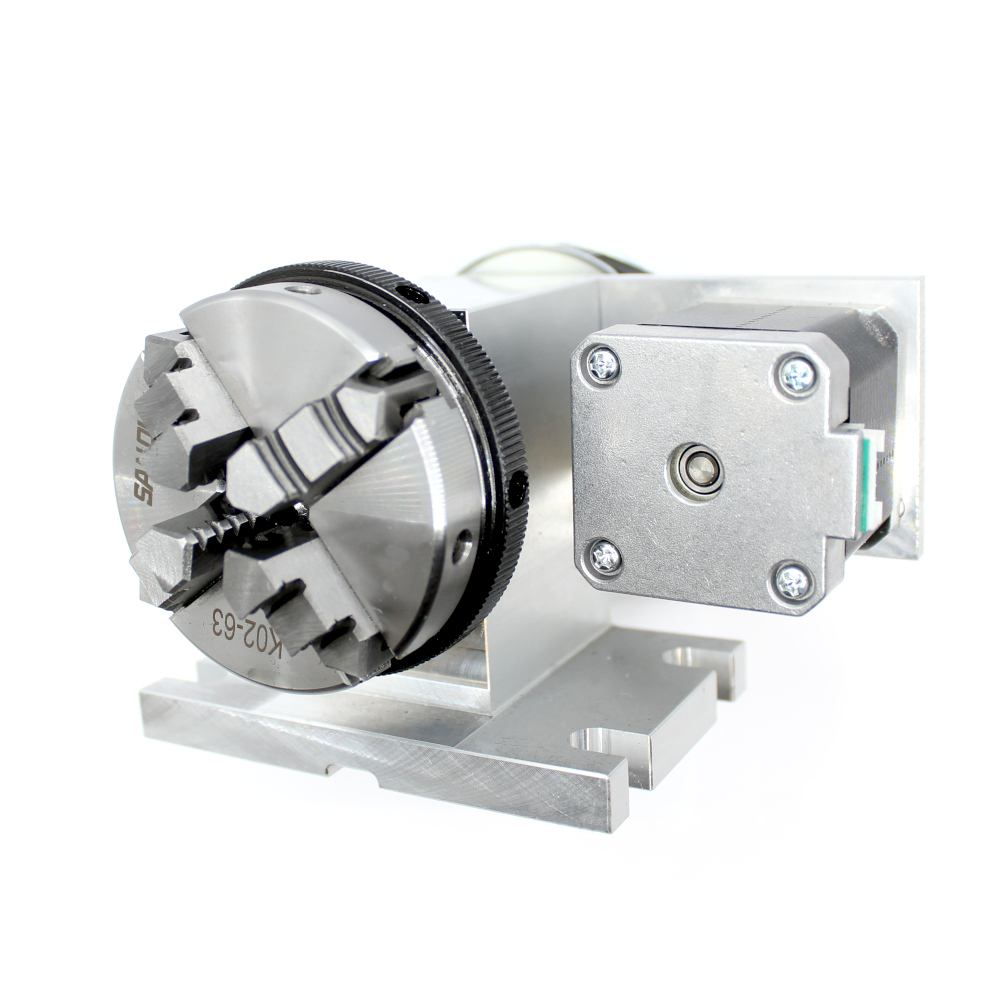

Tokmány:

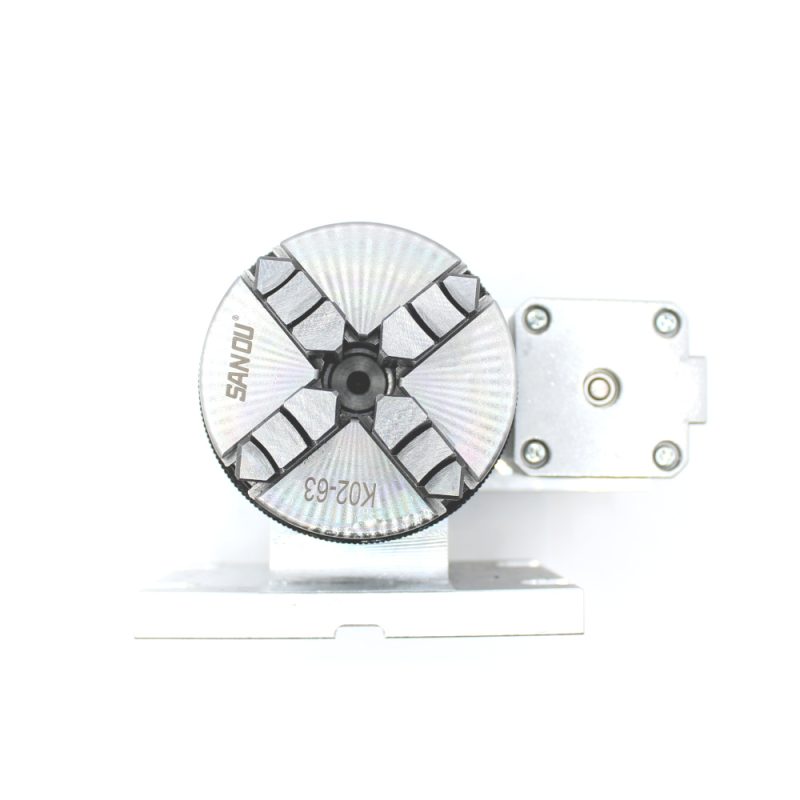

- K02-63
- maximális belső átmérő rögzítéskor: 46mm
- maximális külső átmérő rögzítéskor: 96mm
- minimális belső átmérő rögzítéskor: 2mm
- minimális külső átmérő rögzítéskor: 20mm
- méretek: 120x128x90mm
- rögzítési lyukak távolsága: 82x40mm
- rögzítési lyukak: Ø8,5mm

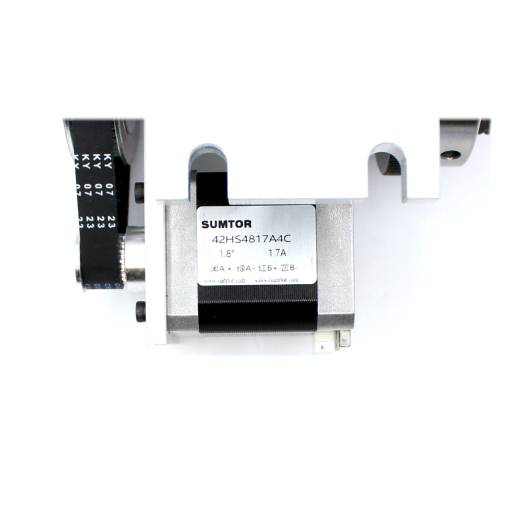

Léptetőmotor:
- NEMA17 42MM
- lépés/szög: 1,8°
- névleges áram: 1,7A (fázisonként)
- fázisok száma (tekercs): 2
- csatlakozó: JST-PH 6pin női
- tápkábel: a készlet része
- kábel hossza: 110cm
Átvitel:
- fogaskerék szíj
- átviteli arány: 1:4
- forgási sebesség: egyedileg akár 150RPM
- meghatározott dinamikus nyomaték a tokmányon: a körülményektől függően akár 0,52Nm

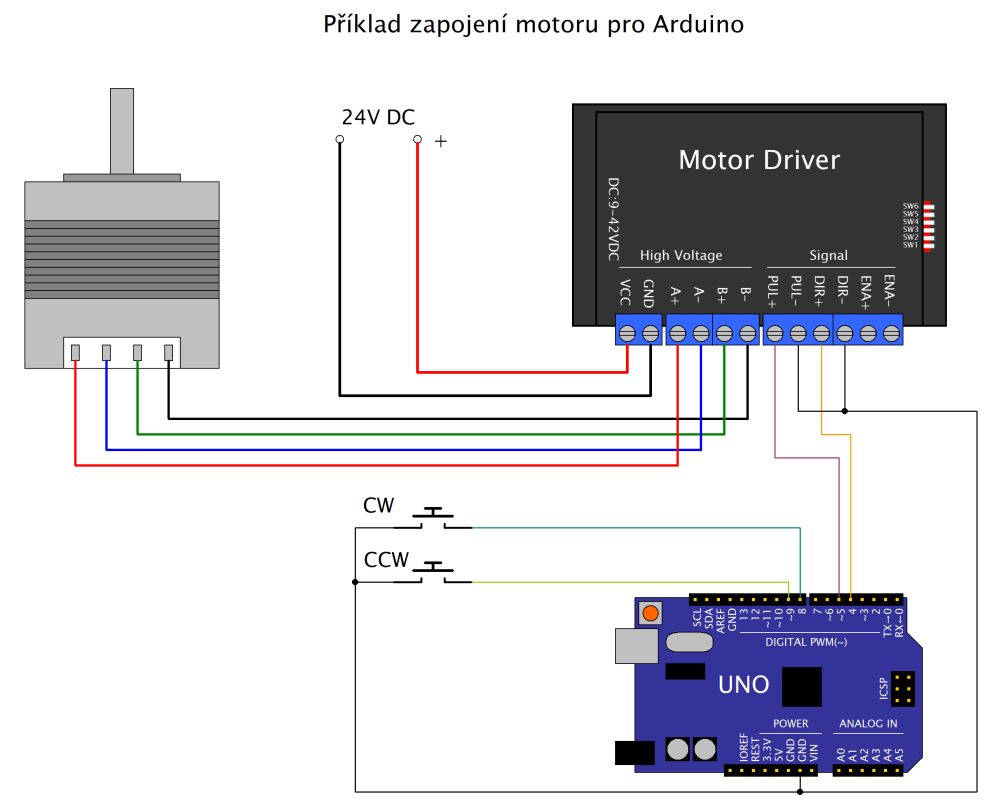

Ajánlott driver beállítás:
- tápfeszültség: 24V és több
- mikroképzés: 1/4
Anyag: szerszámacél, alumínium
Súly: 2540g
Megmunkálás: általános marás kemény műanyagok, POM, PA6/PA66, PET/PETG, PVC, ABS, HDPE/UHMW, korlátozott alumínium megmunkálás, sárgaréz, nem alkalmas acélra

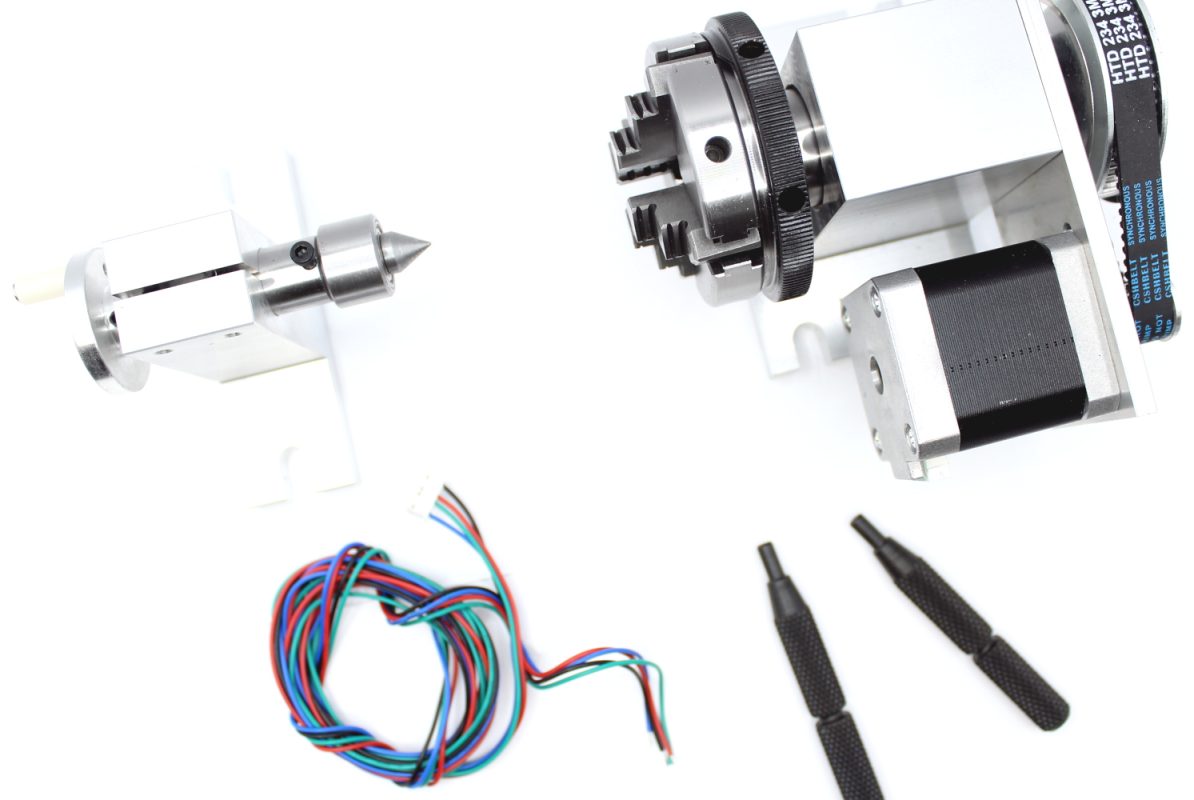

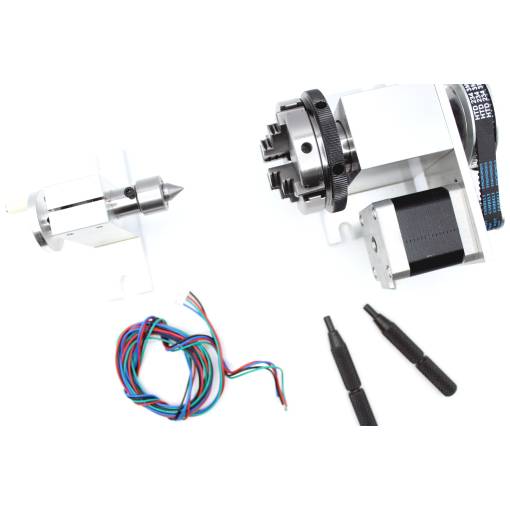

A csomag tartalma:
1x Tokmány léptetőmotorral
1x Tokmány
2x Rögzítő kulcs a munkadarab rögzítéséhez a tokmányban
1x JST-PH 4tűs kábel a léptetőmotor tápellátásához
