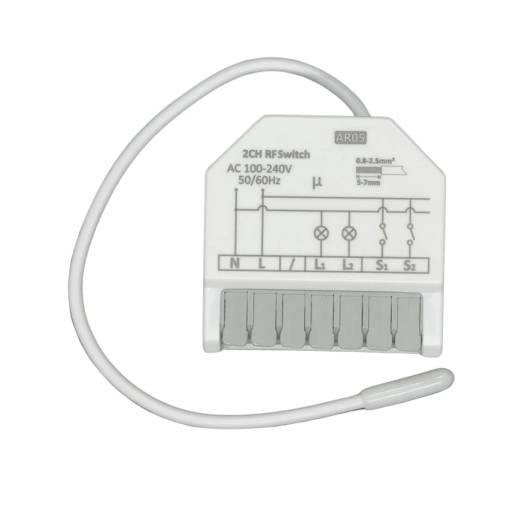

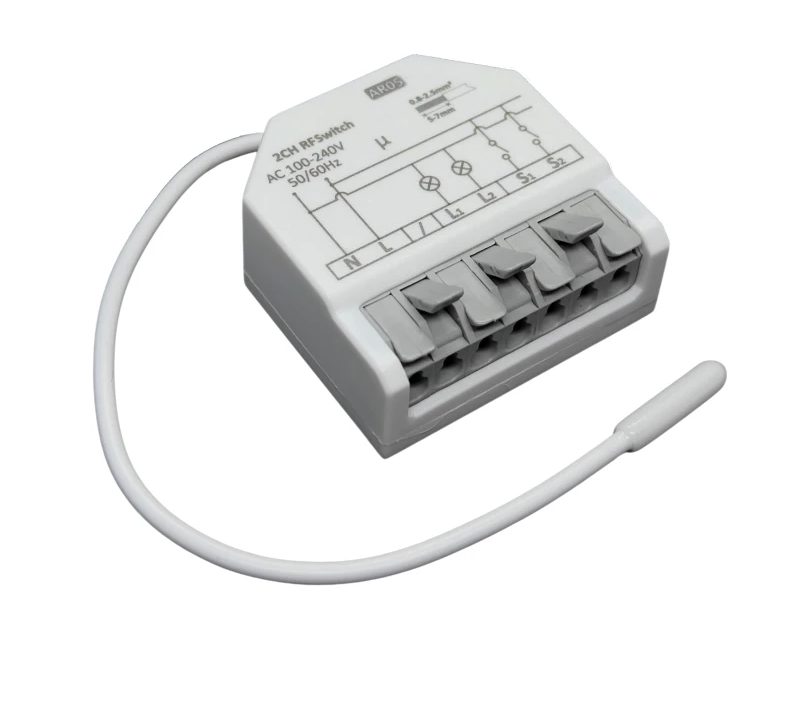

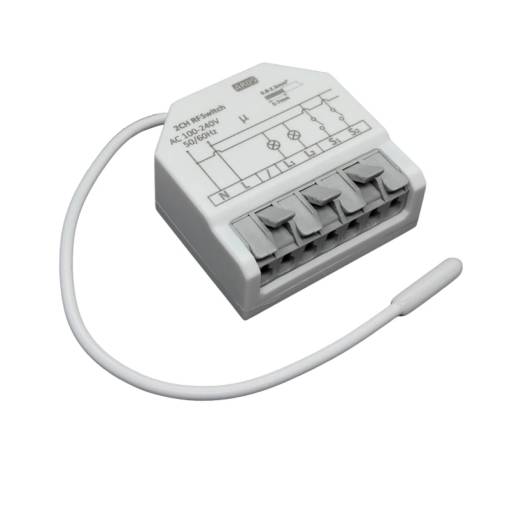

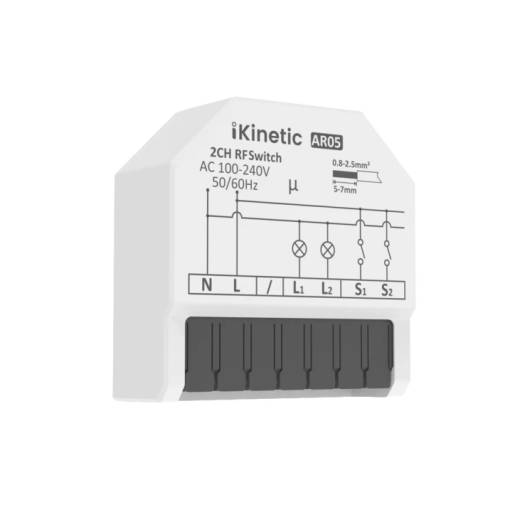

Miniatűr RF433MHz modul, amely telepítésre készült a szerelési dobozba, amely képes átalakítani a hagyományos kapcsolót vagy aljzatot okos eszközzé, amelyet vezeték nélküli távirányítóval vezérelhet.
Az RF433MHz relémodul előnyei és jellemzői
- nagyon kicsi méret: 42 × 42 × 16,5 mm
- két relé – 2× 5A
- kommunikáció RF433MHz
- felszerelve gyorscsatlakozókkal
- kompatibilis a hagyományos kapcsolókkal (bistabil)
- kompatibilis RF433MHz gombokkal
Telepítési útmutató

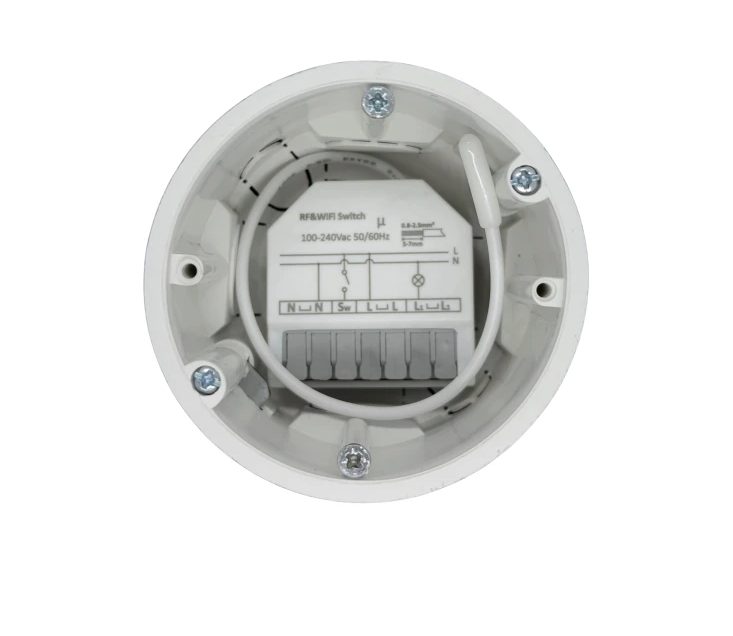

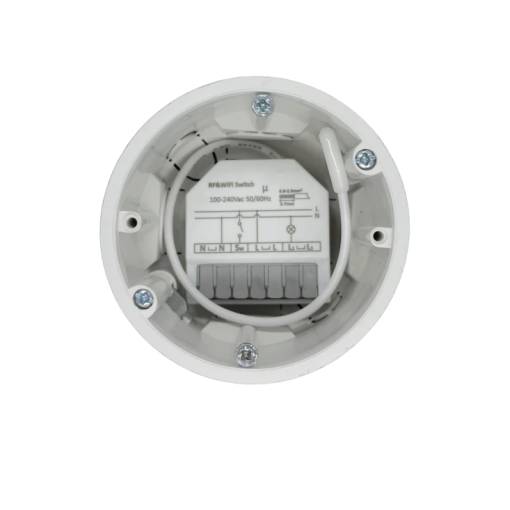

- Helyezze el a mini relét RF433 a meglévő kapcsoló mögött a szerelési dobozban.
- Csatlakoztassa a tápkábeleket és a kimenetet a fényhez a gyorscsatlakozók segítségével.
- Párosítsa a vezeték nélküli RF433 távirányítót a relével a gyártó utasításai szerint.
- Szerelje fel a vezeték nélküli RF433 kapcsolót bármely falra.

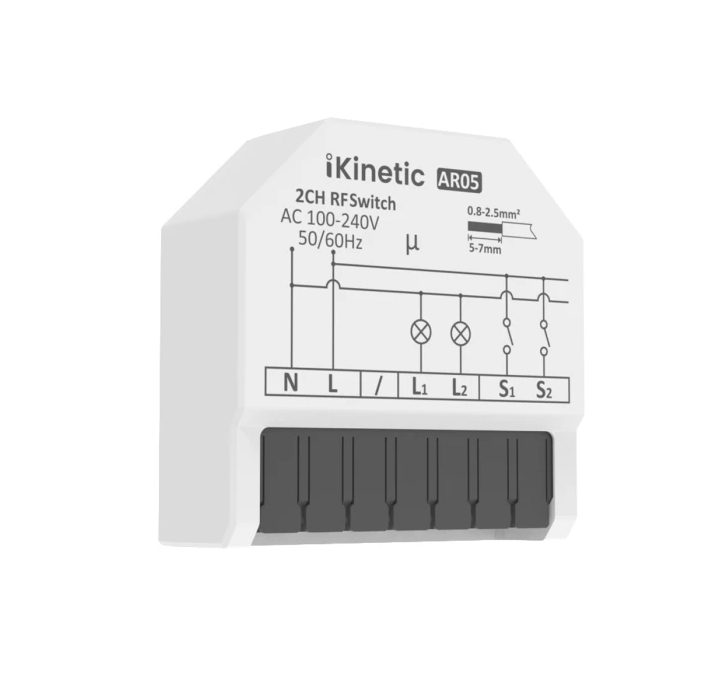

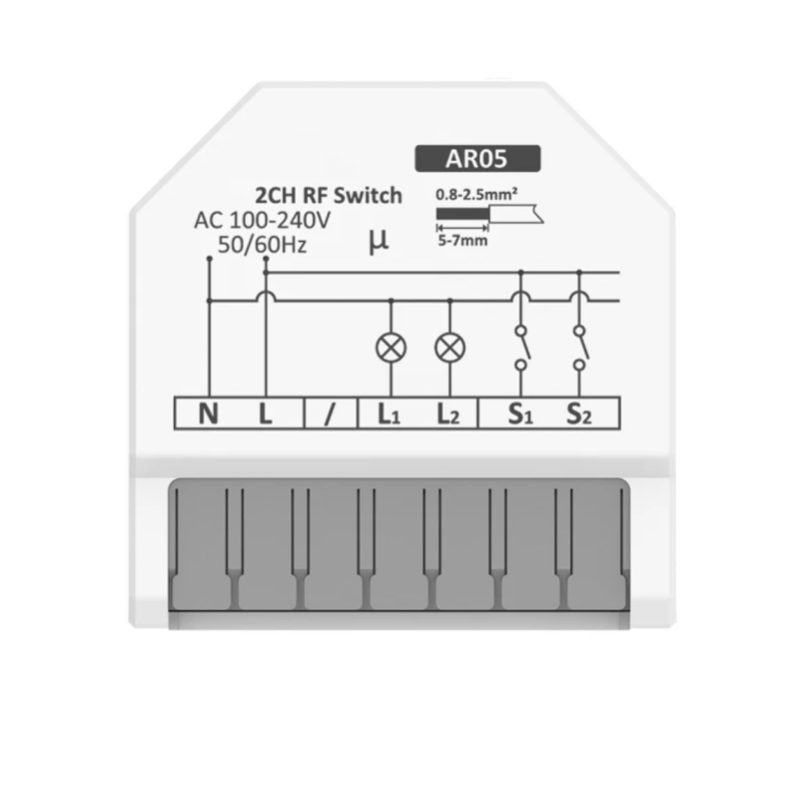

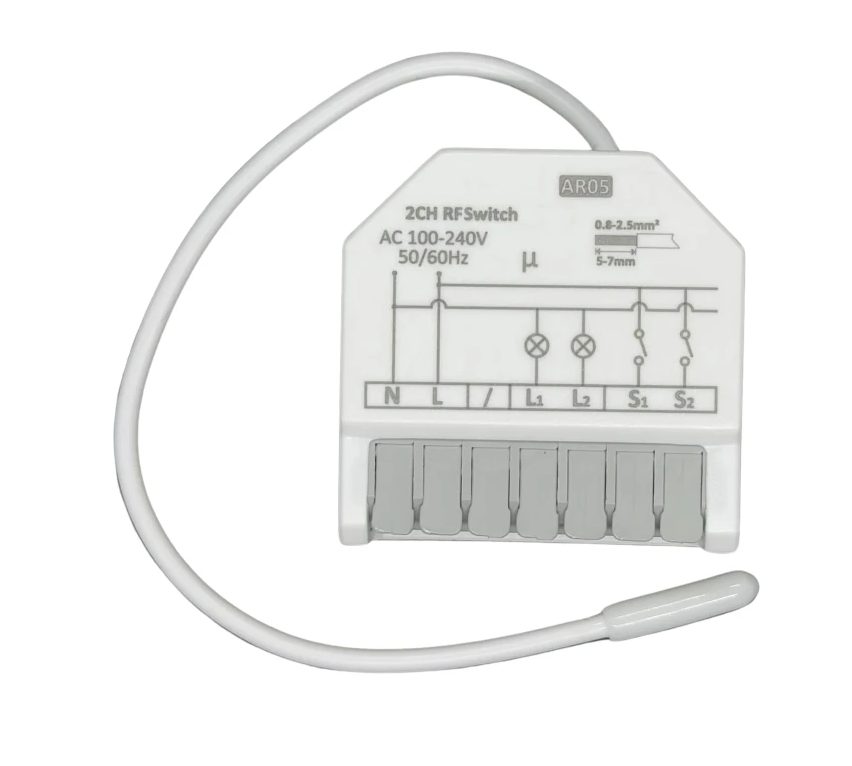

A kétcsatornás RF433MHz relé specifikációi
- Névleges feszültség: AC 230 V ~ 50/60 Hz
- Tápfeszültség: AC 100–240 V ~ 50/60 Hz
- Névleges áram: 10 A (2×5 A)
- RF szabvány: 433 MHz
- Működési hőmérséklet: -10 °C és +40 °C

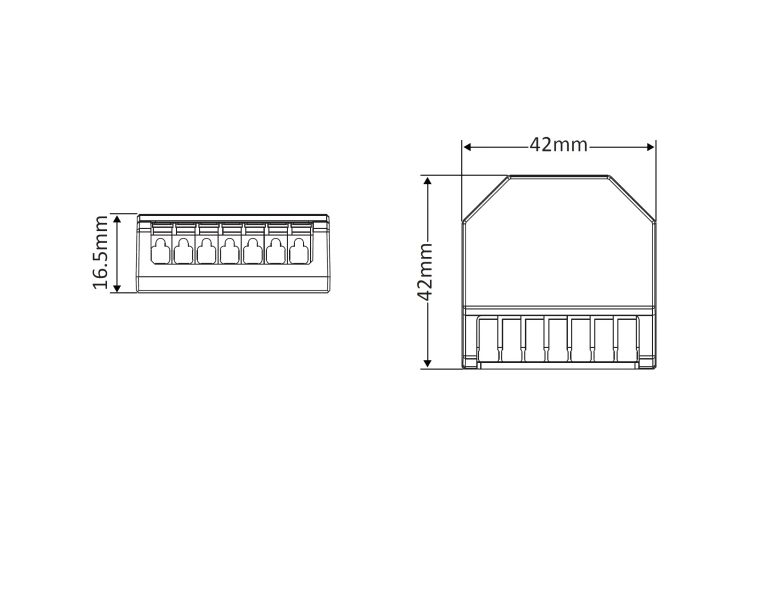

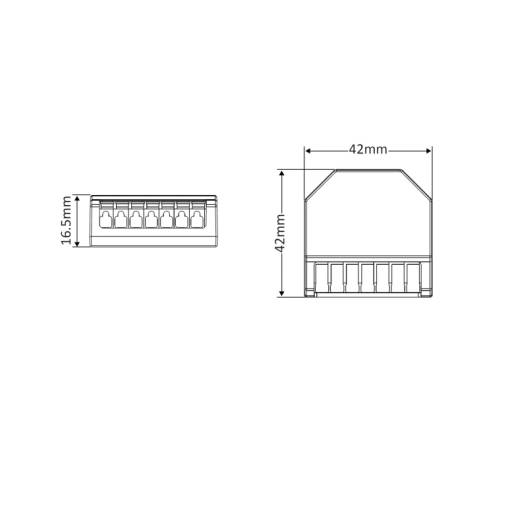

- Dimenziók: 42 × 42 × 16,5 mm
- Programozó gomb a burkolaton
- LED jelzés
- Gyorscsatlakozók a vezetékek csatlakoztatásához
- Teljes táplálás szükséges a dobozban – L + N

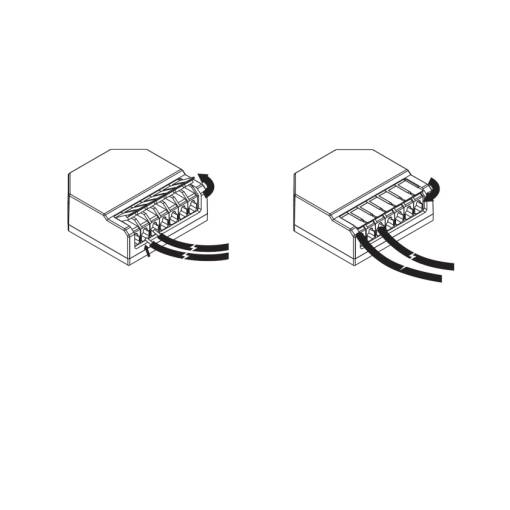

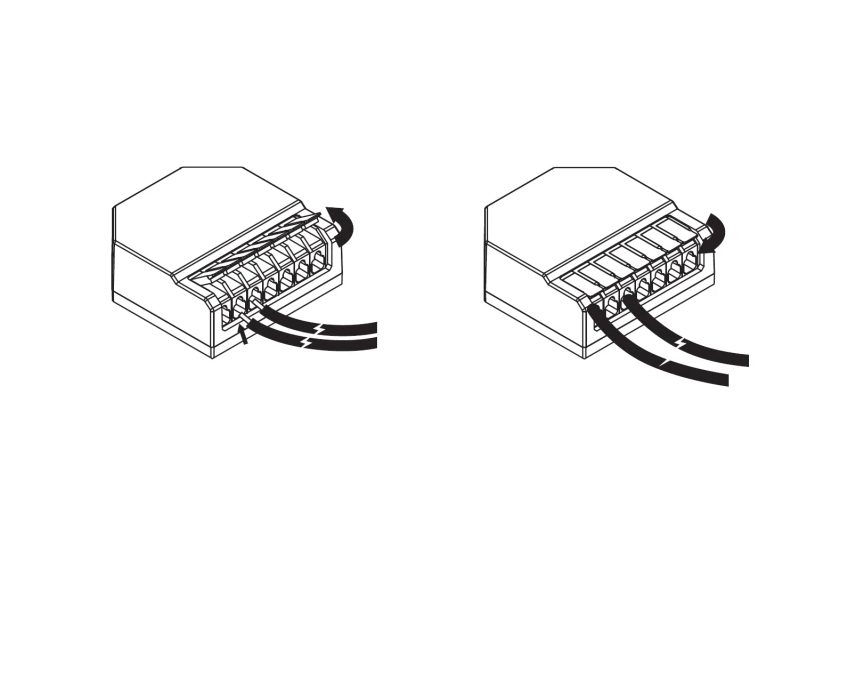

A modul modern gyorscsatlakozókkal van felszerelve, amelyek jelentősen felgyorsítják a telepítést és megkönnyítik az esetleges szétszerelést.
Telepítési utasítások
- vezeték átmérő: 0,8–2,5 mm²
- szigetelés hossza: 5–7 mm
- ne hajlítsa meg a csatlakozót túlzottan (max. kb. 30°)
