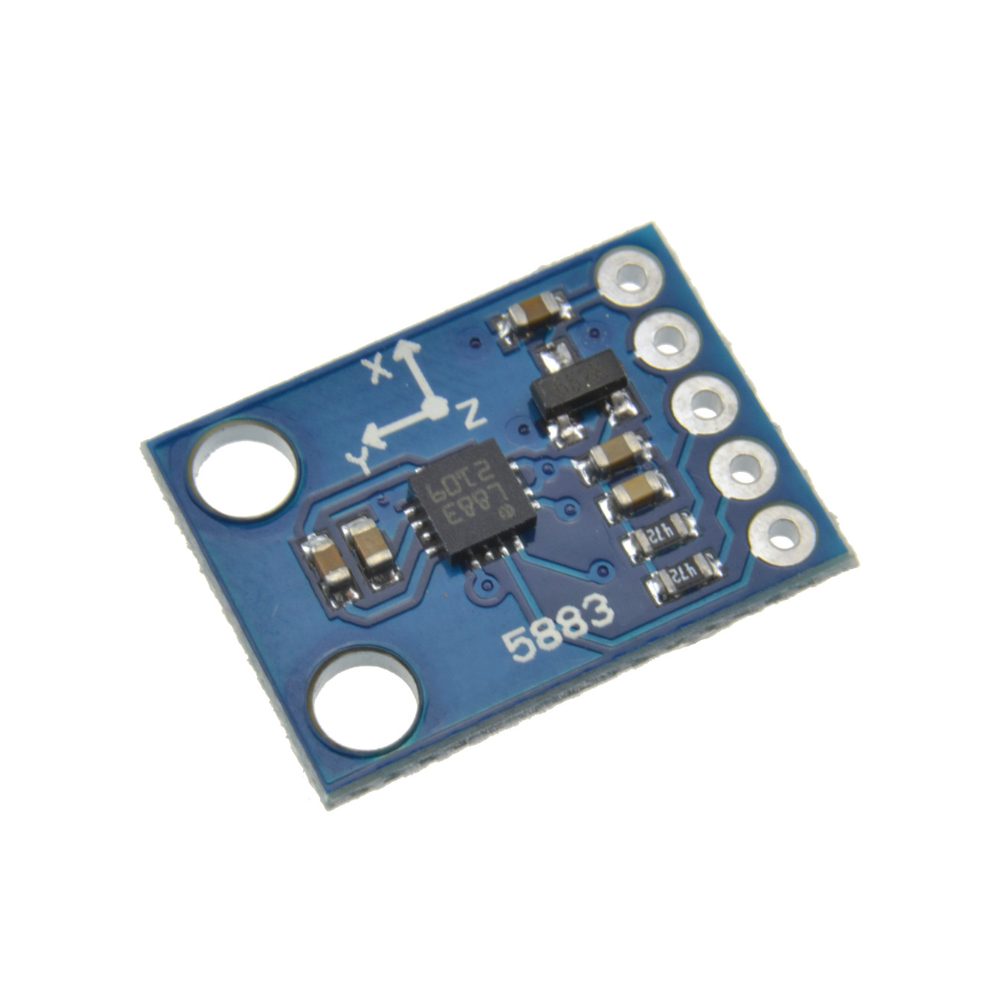

A QMC5883P chipet tartalmazó modul pontos 3 tengelyes mágneses érzékelő, amely a mágneses tér intenzitásának és irányának mérésére szolgál. Lehetővé teszi az elektronikus iránytű, mozgásérzékelés vagy irány stabilizálásának megvalósítását robotikában és dróntechnikában. I2C interfészen kommunikál, és kompatibilis az Arduino, ESP32, Raspberry Pi és más mikrokontrollerekkel.
Specifikáció:
- Érzékelő chip: QST QMC5883P
- Mérési tartomány: ±2 G / ±8 G / ±12 G / ±30 G (állítható)
- Átalakító felbontás: 16 bit

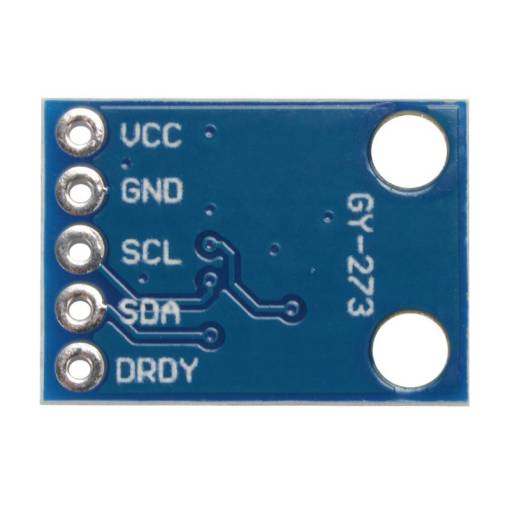

- Pinok: VCC, GND, SLC, SDA
- Tengelyek: három tengely X, Y, Z
- Kimeneti adatfrekvencia (ODR): 10 Hz-től 200 Hz-ig
- Felbontás: akár 0.1 μT ±2 G tartományban
- Ismételhetőség / zaj: ±1 ~ 2 μT RMS
- Lineáris hiba: ±1 % a tartományból
- Hőmérsékleti drift: < 0.04 % / °C
- Interfész: I2C (cím 0x2C, 0x0C)
- Tápfeszültség: 2.6 – 3.6 V (logika 3V3)
- Áramfelvétel: tipikusan 70 μA mérés közben
- Működési módok: Standby / Single / Continuous
- Kalibrálás: támogatja a soft-set/reset és offset kompenzációt
- Modul méretei: 19x13mm
Figyelmeztetés: A modul nem 5V toleráns, 5V-os logikai platformon való használathoz feszültségszint átalakító vagy ellenállásos osztó szükséges!
A modul nem rendelkezik csatlakozó sínnel!
A csomag tartalma:

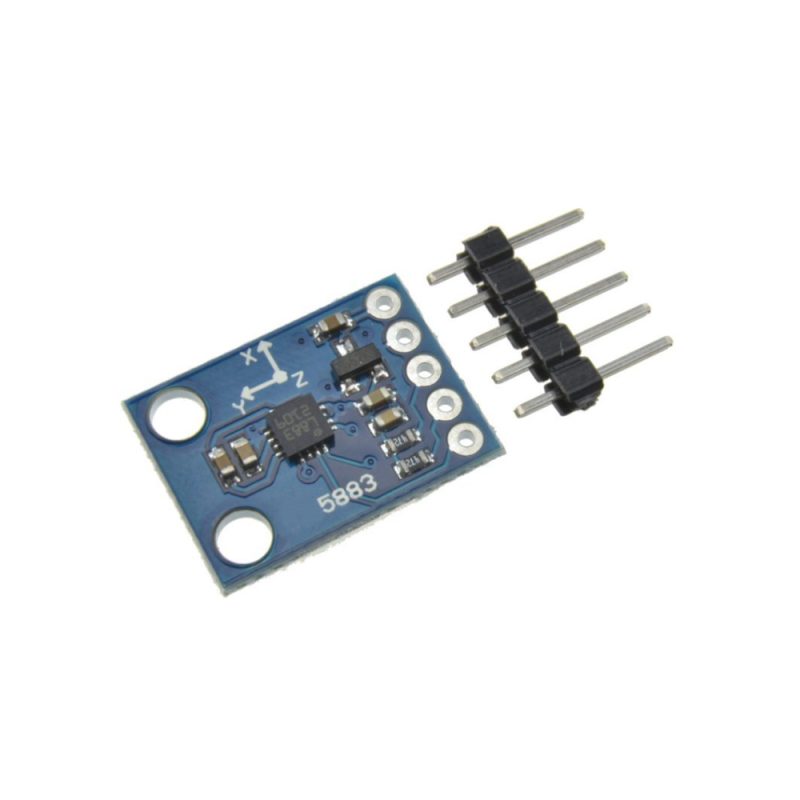

1x QMC5883P iránytű modul - 3 tengelyes mágneses érzékelő
1x 2,54mm 5 pin csatlakozó sín
