Ultrahangos szintérérzékelő ME201R, a monitorral együtt pontos információkat nyújt a folyadékról a tárolóedényben, a töltöttség vizualizálásával a kijelzőn vagy az TUYA és SmartLife alkalmazásban.
Ez a WiFi szintérérzékelő TUYA intelligens megoldás mindenkinek, aki teljes körű ellenőrzést szeretne a folyadékok szintje felett a tárolóedényekben. A fejlett ultrahangos technológia révén pontos és aktuális információkat biztosít a szintről, így elkerülve a fizikai ellenőrzés szükségességét.
Megbízható és pontos mérést biztosít, azonnali értesítést és automatizálást.

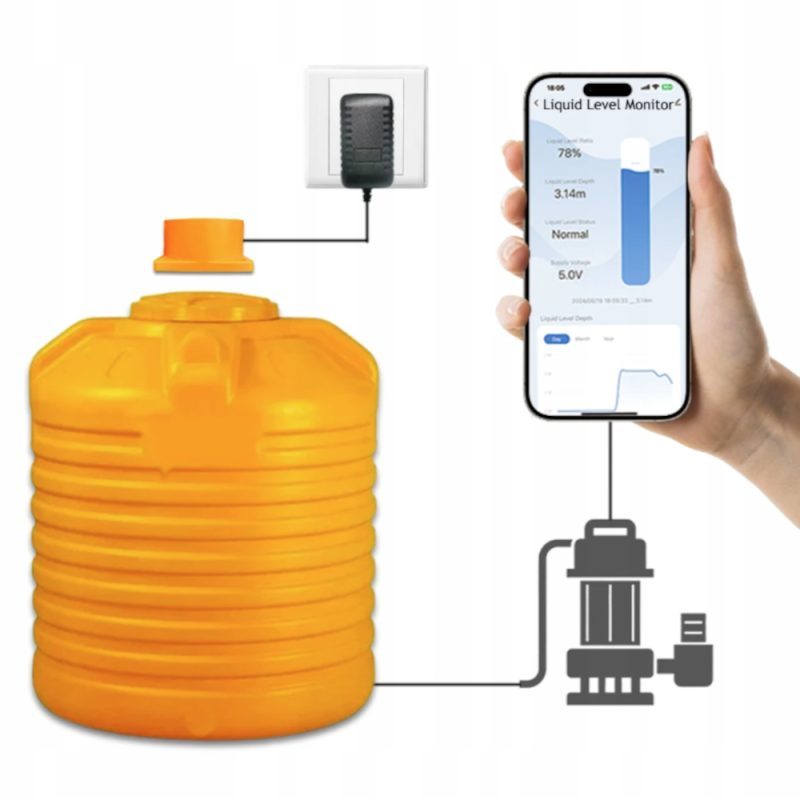

Csak csatlakoztassa a WiFi-hez, és figyelje a dátumokat a monitoron vagy mobilalkalmazáson keresztül.

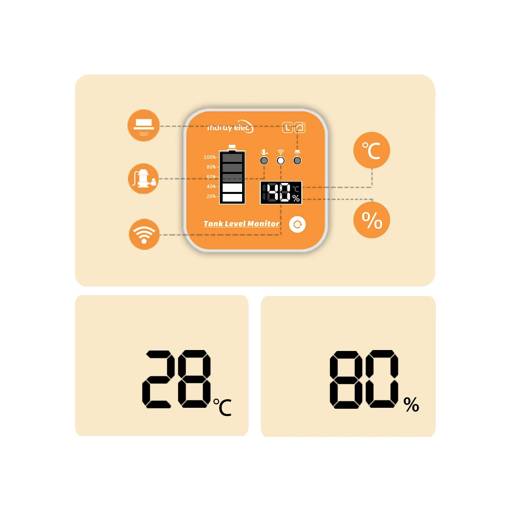

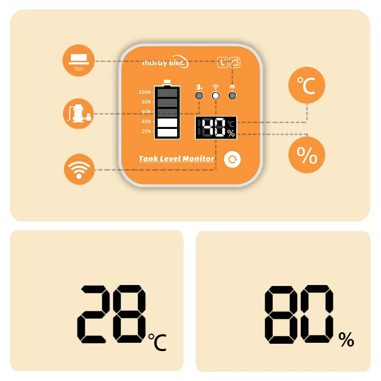

- Folyadék szintmonitor – kiegészítő berendezés, amely kommunikál a folyadékszint érzékelővel. A monitor lehetővé teszi a folyadékszint érzékelője és a WiFi routerje közötti távolság akár 100 m-ig.
- Monitor : (érzékelő jelének erősítője) – legyen egy híd az érzékelő és a WiFi router között. A monitornak belső helyen kell lennie a WiFi jelének elérhetősége alatt (nem lehet ki van téve időjárásnak) a monitor kommunikál a folyadékszint érzékelővel.
Jellemzők:
- Könnyű irányítás 2,4 GHz-es WiFi-n keresztül : Figyelheti a világ bármely pontjáról.
- Azonnali értesítés: Állítson be minimális és maximális százalékos szintet a tárolóedényben, és kapjon értesítést, amikor a szint a tárolóedényben a minimum alá csökken, vagy a maximum fölé emelkedik.
- Magas védettségi osztály : Az érzékelő IP65 védettségű házban van elhelyezve, amely víz- és porállóságot biztosít.
- Mérési előzmények : Lehetőség a folyadék szintjének változásainak rögzítésére a tárolóedényben rendezett grafikonkban adott napon, hónapban vagy évben.
- Riasztás jelentése : Pontos leírás és dokumentáció a minimális szint alá csökkenés és a maximális szint fölé emelkedés riasztásairól.
Telepítés:

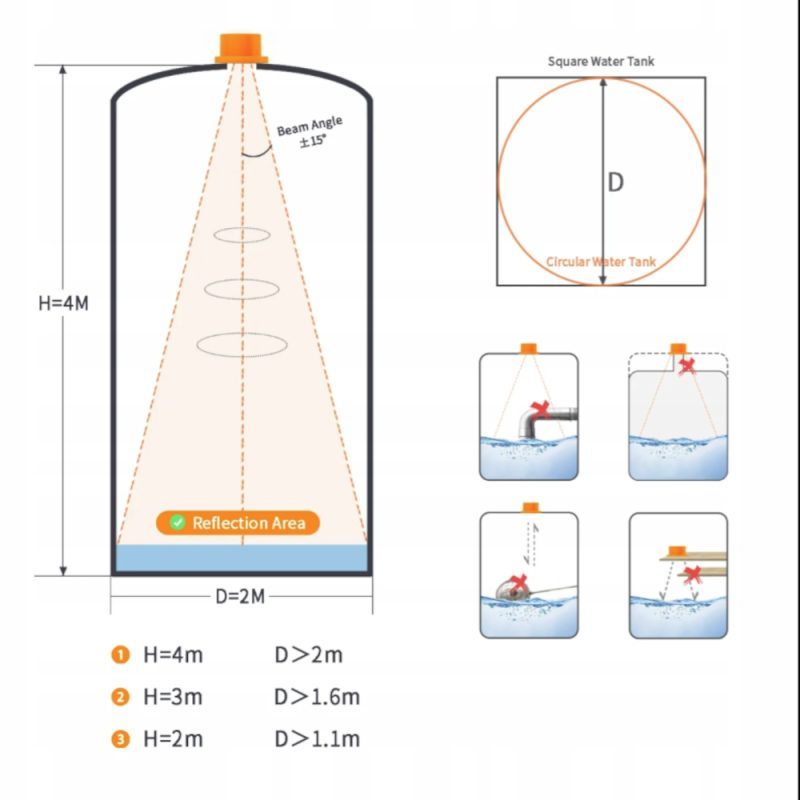

A folyadékszint-érzékelőt a tárolóedény felső részére kell felszerelni, és egy szögben 30°-os mérési sugarat bocsát ki. Ez a sugár egy kúpos területet fed le, ahol a folyadék szintjét mérik. Pontos mérés csak akkor lehetséges, ha a visszaverő felület akadályoktól mentes.
A folyadékszint-érzékelő működése:
1. Az érzékelő működési elve
A folyadékszint-érzékelőt a tárolóedény felső részére kell rögzíteni, és 30°-ban mérő sugarat bocsát ki. Ez a sugár egy kúpos területet fed le, ahol a folyadék szintjét mérik. Pontos mérés csak akkor lehetséges, ha a visszaverő felület akadályok nélküli.
2. A tároló edény kiválasztása
A folyadékszint-érzékelő megfelelő működésének biztosítása érdekében válassza ki a tárolóedény megfelelő átmérőjét (D) a magassága (H) alapján:
H = 4 m → D > 2 m
H = 3 m → D > 1,6 m
H = 2 m → D > 1,1 m
Kerek és négyzetes tárolóedények esetében az átmérőt D a legnagyobb belső méretként kell számítani.

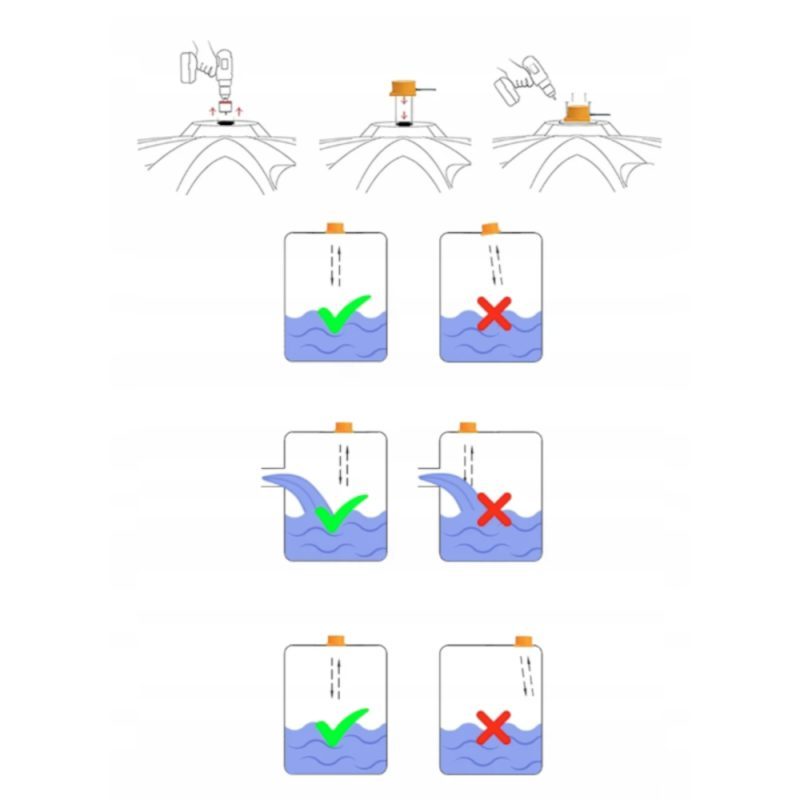

3. Az érzékelő helyes telepítése
A szintérzékelőt középen kell elhelyezni a folyadék szintje fölött, hogy a mérő sugár ne ütközzön akadályokkal, például csövekkel, szerkezeti elemekkel vagy a tárolóedény falával.
Ne helyezze az érzékelőt olyan elemek fölé, amelyek zavarhatják a hullámok visszaverődését, például csövek fölé, közel a falhoz vagy kiálló elemek alá.
A szintérzékelőnek függőlegesen lefelé kell irányulnia, hogy a sugár felfogja a folyadék teljes felületét a megadott visszaverő tartományban.
4. Leggyakoribb telepítési hibák:
A szintérzékelő akadályra (pl. csőre) való felszerelése zavarja a mérést.
A szintérzékelő falhoz való túl közeli elhelyezése hibás adatokhoz vezet a falról való visszaverődés miatt.
Az kiálló elemek alatt vagy más nem függőleges szögben történő telepítés akadályozza a folyadék szintjének helyes mérését.
Összegzés:
A szintérzékelőt középen és függőlegesen a folyadék szintje felett kell telepíteni az edényben, amelynek átmérője a magasságának megfelelő, akadályok nélkül a mérési sugár területén. Csak akkor érhetők el megbízható és ismételhető mérések a folyadék szintjén.
Specifikáció:
- Vízállóság: IP 65
- Modell: ME201R
- Működési hőmérséklet: -20 °C -tól +70 °C-ig
- Érzékelési tartomány: 0.1m-4.0m
- Érzékelési pontosság: ±0.02m
- Tápellátás: DC 5V 1A

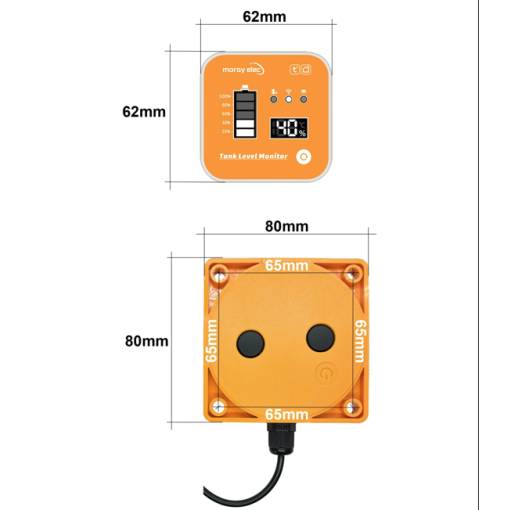

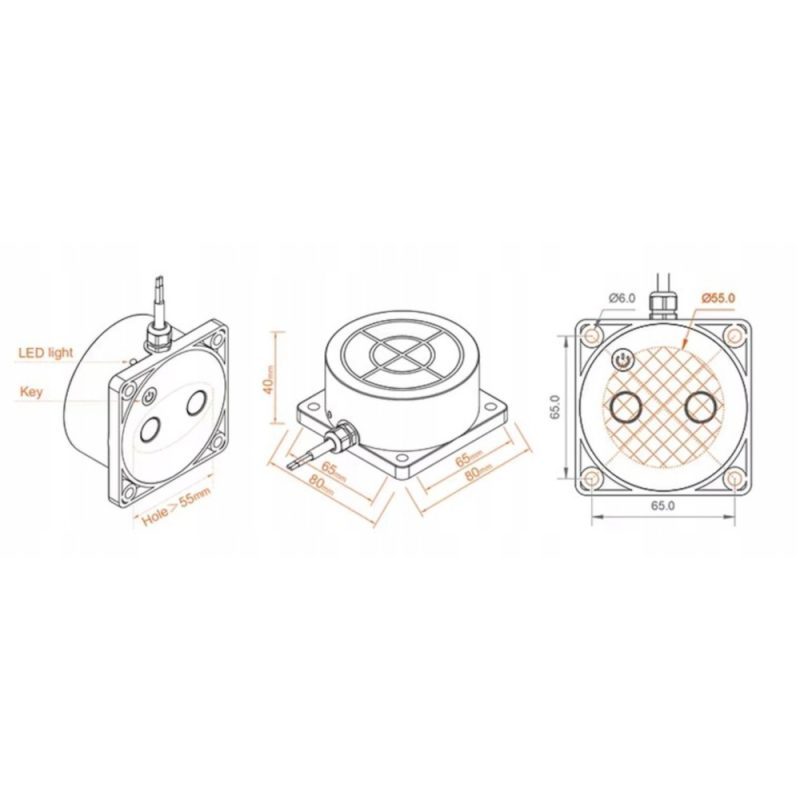

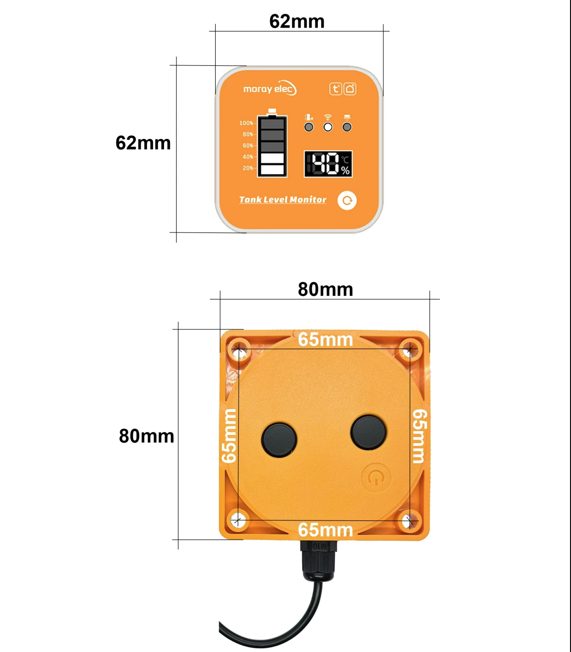

- Méretek: 80x80x40mm (Monitor: 62x62x20mm)
- Adapter kábelhossza: 1m
- Érzékelő kábelhossza: 3m
- Védettségi fokozat IP: IP65

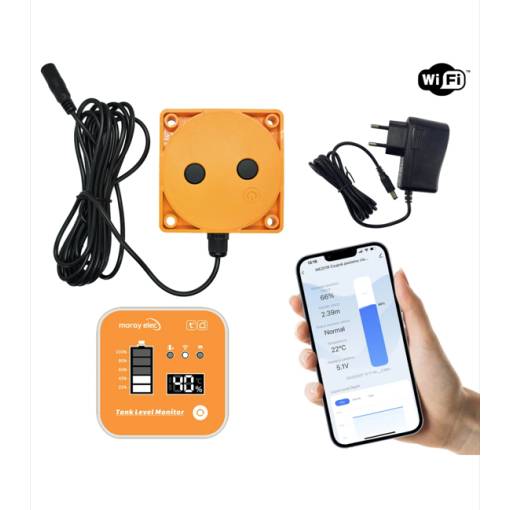

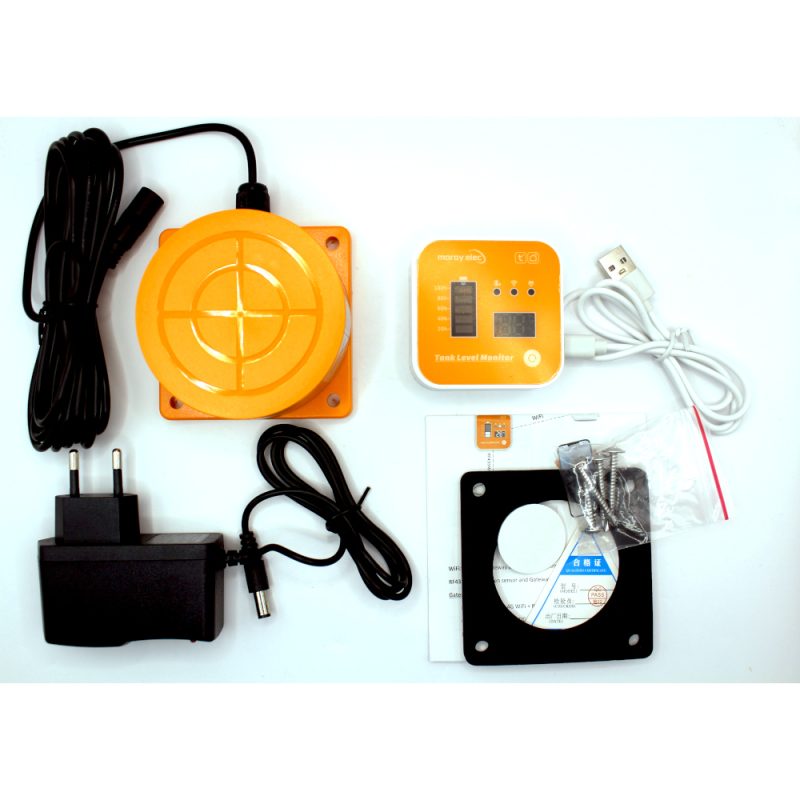

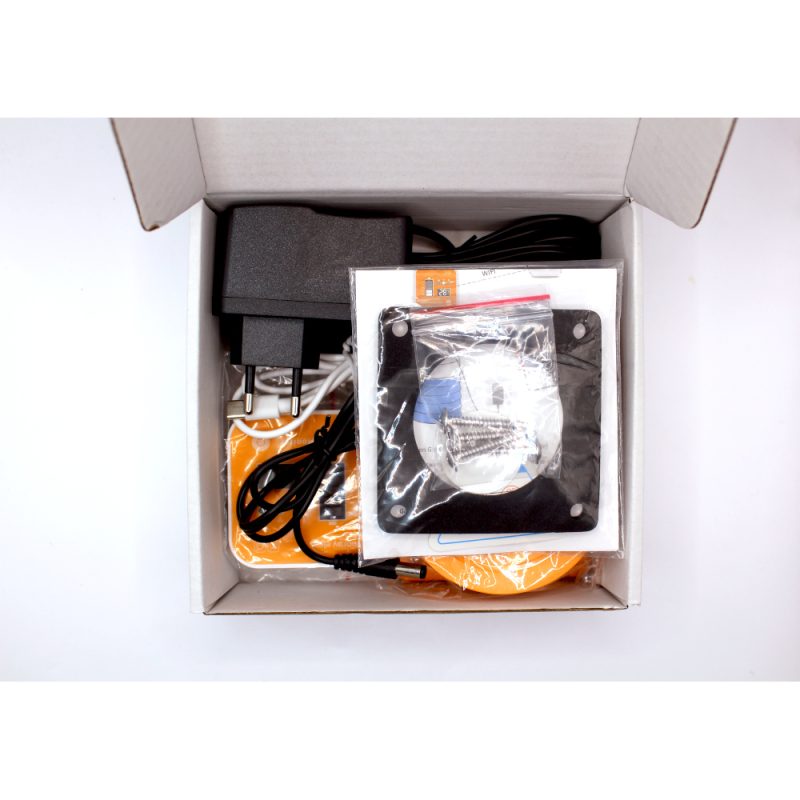

- Csomag tartalma:
- Ultrahangos szintérzékelő (3 m kábel)
- Szintmonitor USB-C porttal
- Töltőkábel AC USB a monitorhoz – hossza 80 cm
- Töltőadapter 5V / 1A (90 cm kábel)
- Tömítő alátét + 4 szerelő csavar
- Mobil alkalmazás: Tuya Smart / Smart Life (ingyenes Android/iOS-hoz)
