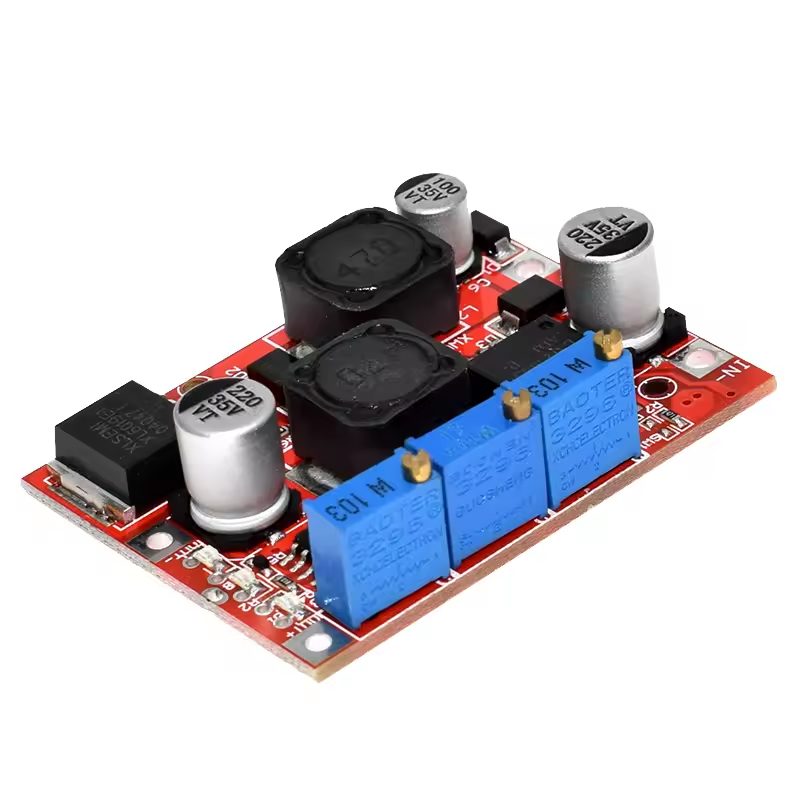

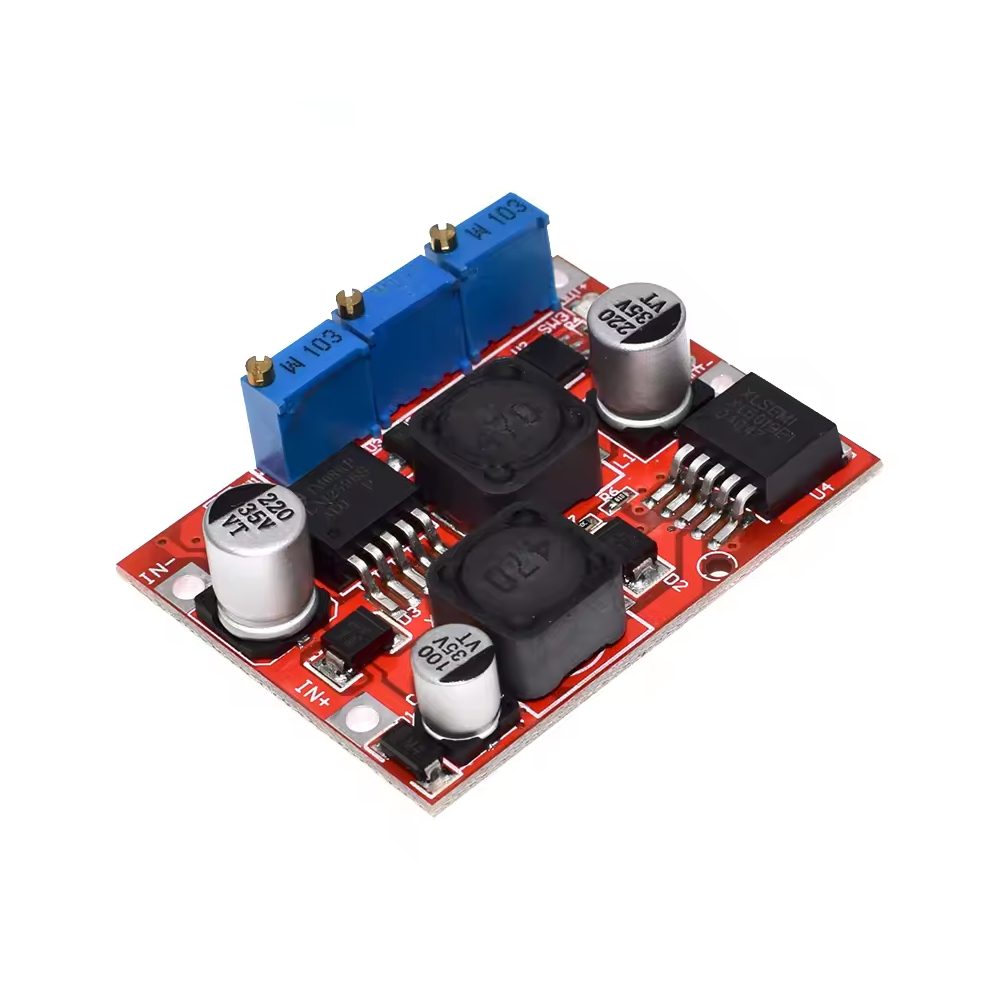

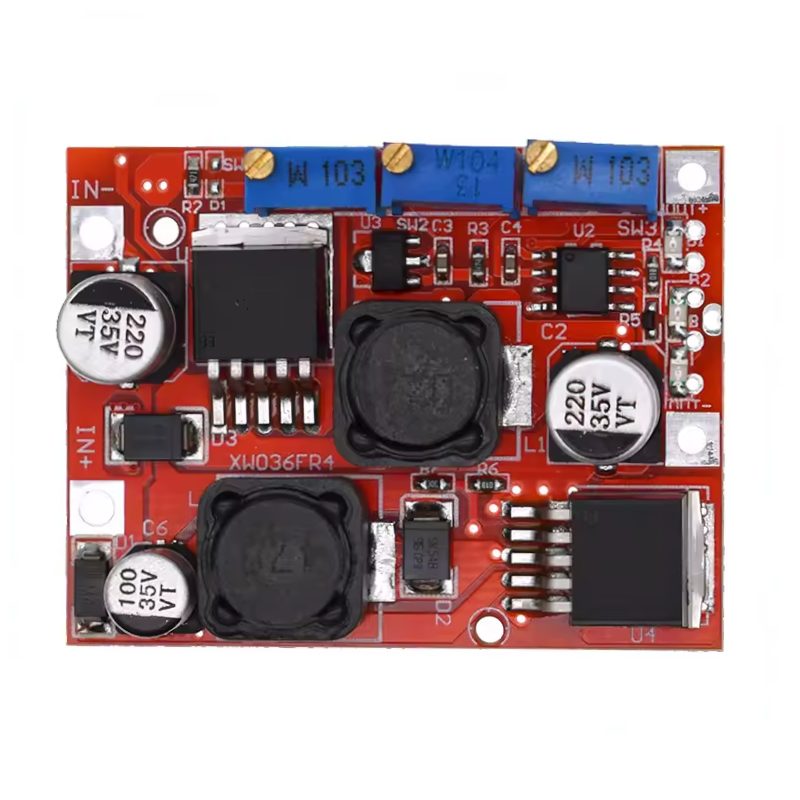

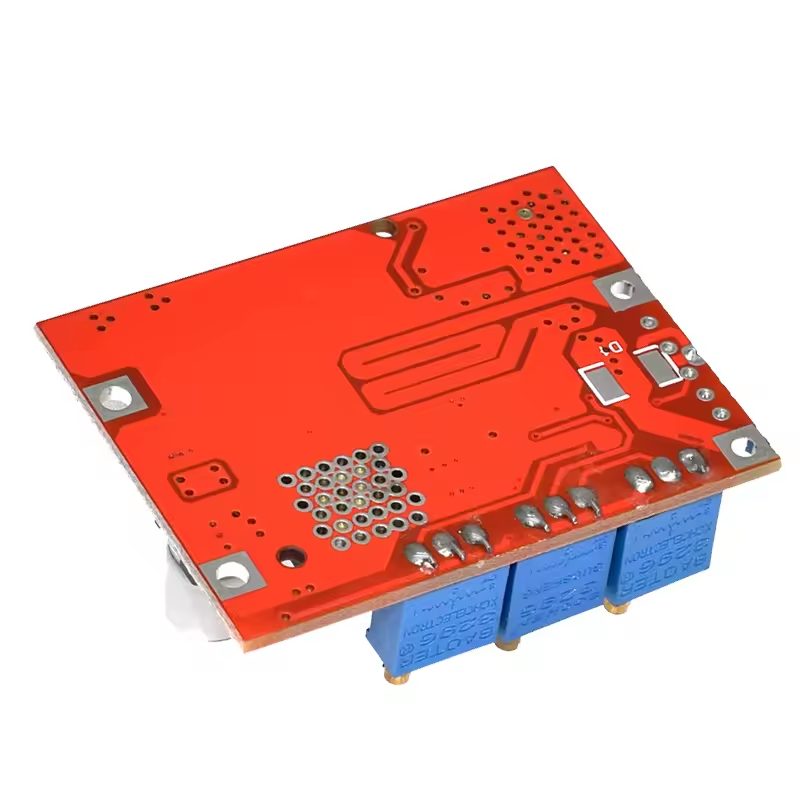

Ez a modul kombinálja a XL6009 és LM2596S chipet, lehetővé téve a feszültség szabályozását felfelé (boost) és lefelé (buck). Olyan alkalmazásokhoz tervezték, ahol a bemeneti feszültség változó (pl. nappanelek), de stabil kimeneti feszültségre van szükség. A széles bemeneti tartományának köszönhetően alkalmas különböző DC források, például napcellák, akkumulátorok vagy tápegységek által táplált eszközök áramellátására.
A modul működhet konstant feszültség – CV, vagy konstant áram – CC módban, így jelentősen közelít az FVE teljesítményéhez és akkumulátorok napenergiával való töltéséhez.
Abeállítható áramhatár kontroll LED-jelzője biztosítja a táplálás és az akkumulátor aktuális állapotának áttekintését.
Technikai adatok:
- Bemeneti feszültség: 4 V és 30 V DC
- Integrált áramkör: XL6009,LM2596S, LM358
- Kimeneti feszültség: folyamatosan állítható 1,5 V és 26 V DC között
- Maximális kimeneti áram: akár 3 A (ajánlott 2 A-ig folyamatos terhelés esetén a hűtés érdekében)
- Hatásfok: akár 90 % (a bemeneti/kimeneti feszültségtől és terheléstől függően)
- Szabályzó típusa: automatikus step-up/step-down (buck-boost)
- Védelem: túltöltés-, túlmelegedés- és rövidzárlat védelem, áramtúlterhelés védelem

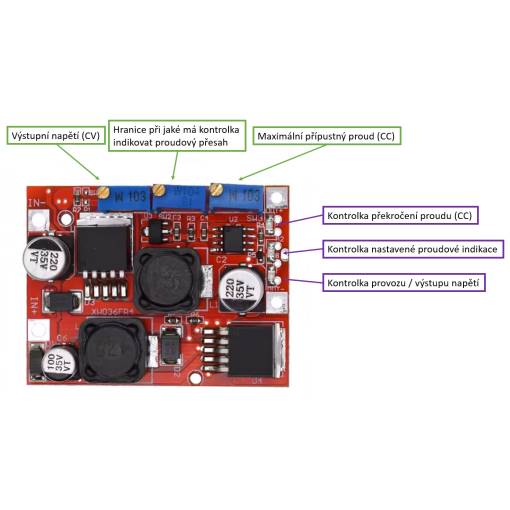

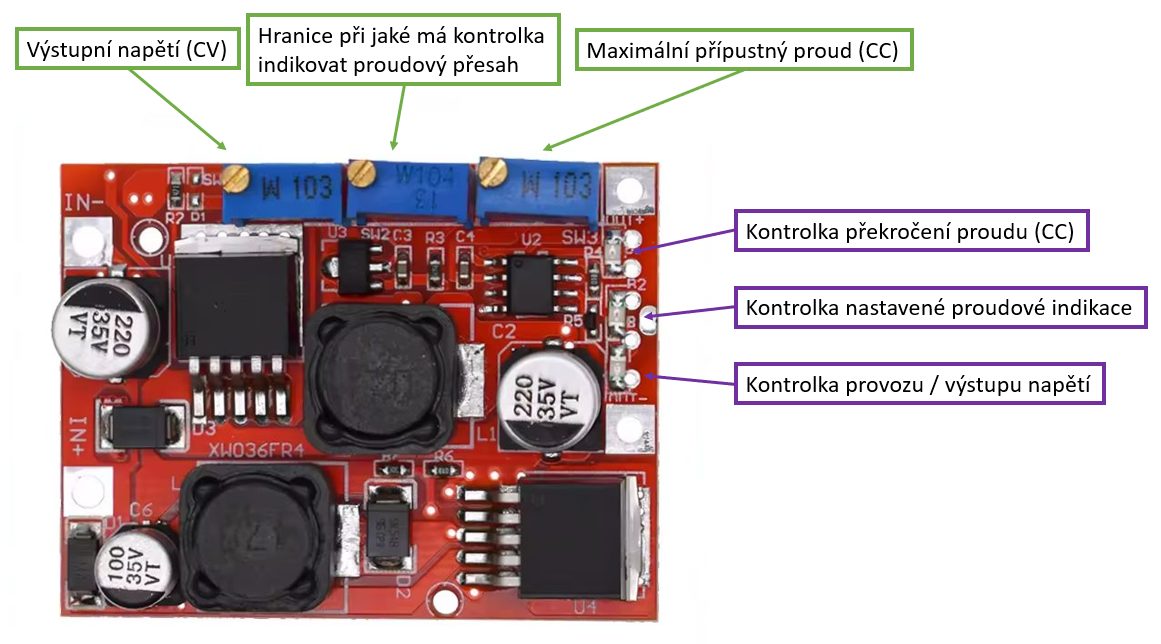

- Kimenet beállítása: többfordulatos potenciométer a feszültség, maximális áram és áramhatár beállításához.
- Kimenetek: Pájecséllyel vagy lyukakkal
- Beszerelési nyílások: Igen
- Méretek: 50x38x14mm
- Súly: 25g
- LED jelzés: kimeneti jelző, áramvédő LED (over-current), túllépési jelző
Használatok:
- Kimeneti feszültség stabilizálás a változó DC forrásból (pl. nappanel)
- Olyan berendezések táplálása, amelyek pontosan meghatározott feszültséget igényelnek
- Mobil tápellátó rendszerek
- Akkumulátoros vagy szigetszerű táplálású projektek
- Konstant árammal történő akkumulátor töltése
Tippek a használathoz:
- A kimeneti és bemeneti GND-k összekapcsolva vannak - a modul nem galvanikusan elválasztott
- Nagyobb áramfelvételek esetén érdemes a teljesítményhűtőt vagy aktív hűtést használni az egész modul számára
- A feszültséget a potenciométerrel állítsd be, közben a kimeneten mérd a feszültséget multiméterrel
Ez a step-up/down szabályzó minden olyan helyen megfelelő, ahol a feszültség változik a kívánt kimeneti érték felett és alatt. Tipikusan használható nappanelek és akkumulátorforrások esetén.
A csomag tartalma:
1x Step-Up/Step-Down napfeszültség szabályzó, XL6009 + LM2596S, 4-30VDC-ra 1,5-26VDC, 3A, CV/CC
