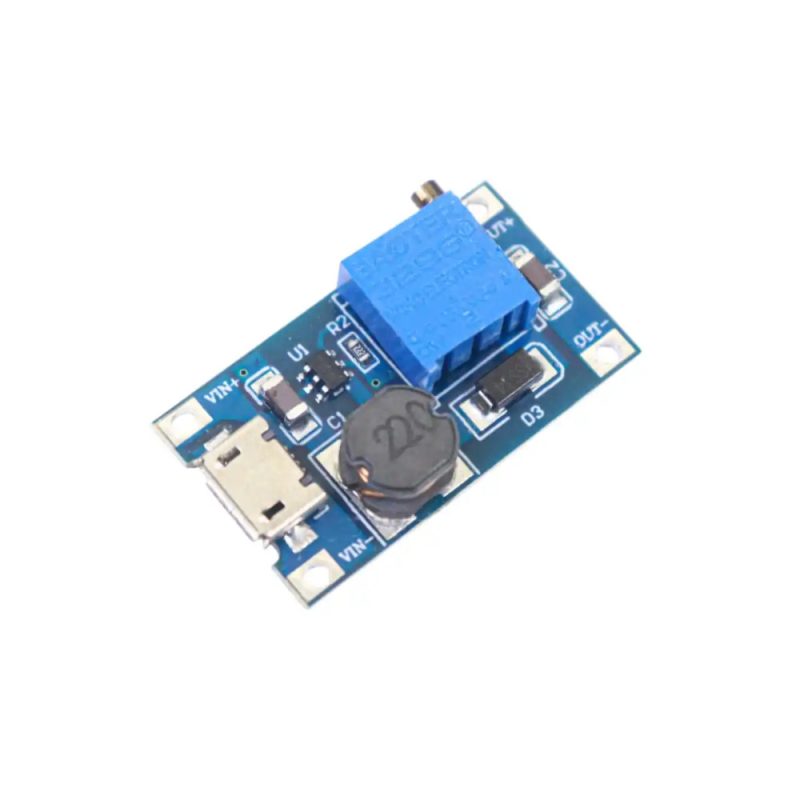

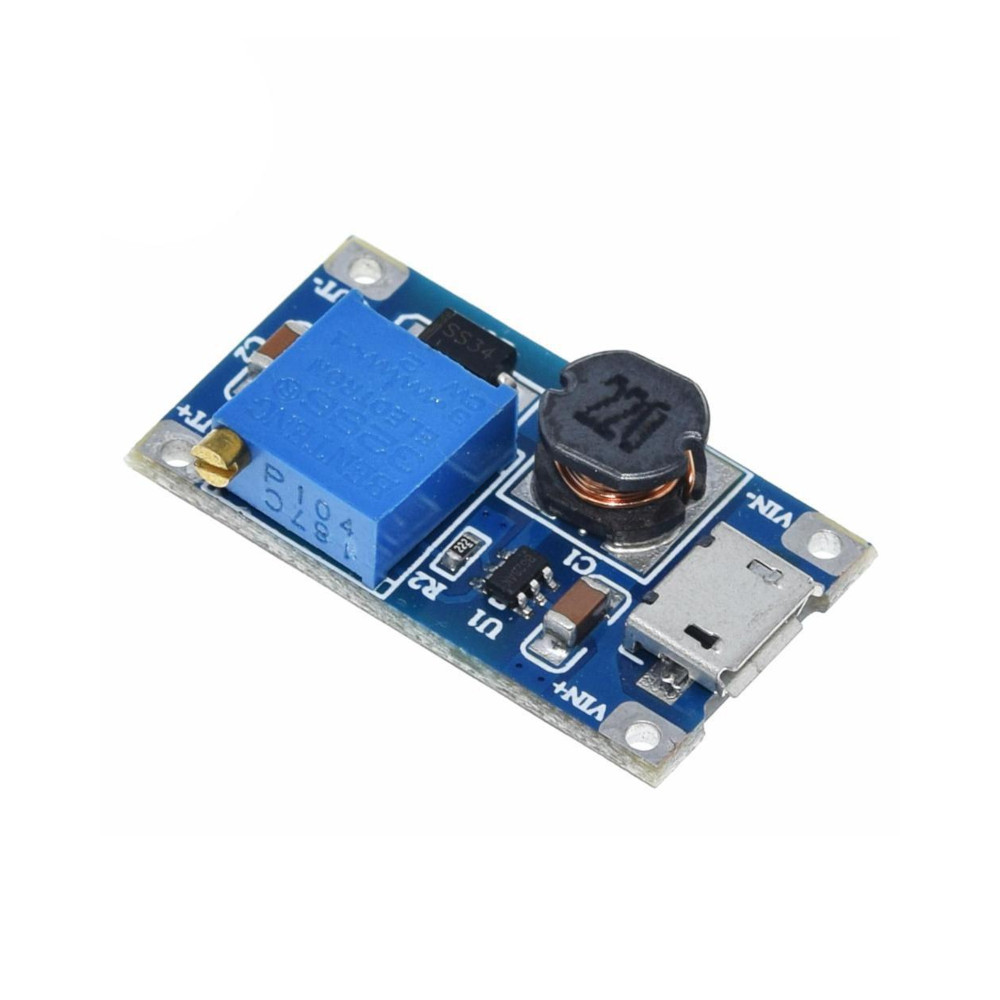

Összecsukható step-up (boost) feszültségszabályozó az MT3608 chip-el. Kis méretek, széles bemeneti és kimeneti feszültségi tartomány és akár 2A áram bemeneti áramlási lehetős, ezek a modul főbb előnyei. Mivel a bemeneti rész, a standard forrasztási lapok mellett, Micro-USB csatlakozóval is rendelkezik, könnyen csatlakoztatható például powerbankhoz vagy USB töltőhöz.
Műszaki adatok:
- Típus: DC-DC step-up (boost) feszültségszabályozó
- Integrált áramkör: MT3608
- Bemeneti feszültség: 4 – 20V DC
- Kimeneti feszültség: 5 – 28V DC (állítható)
- Maximális áram a bemeneten: 2A
- Maximális kimeneti áram: a beállított kimeneti feszültség és a maximális 2A bemeneti áramnak megfelelően

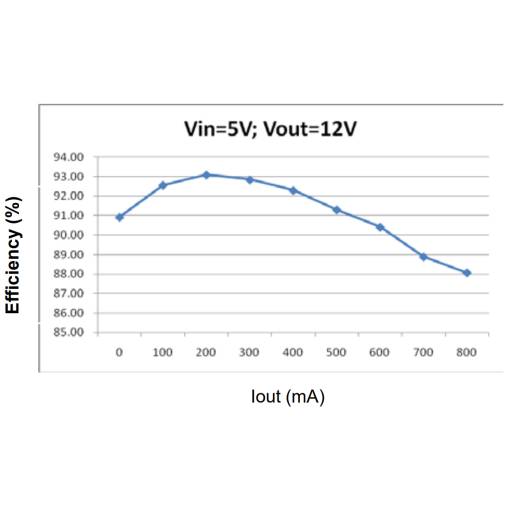

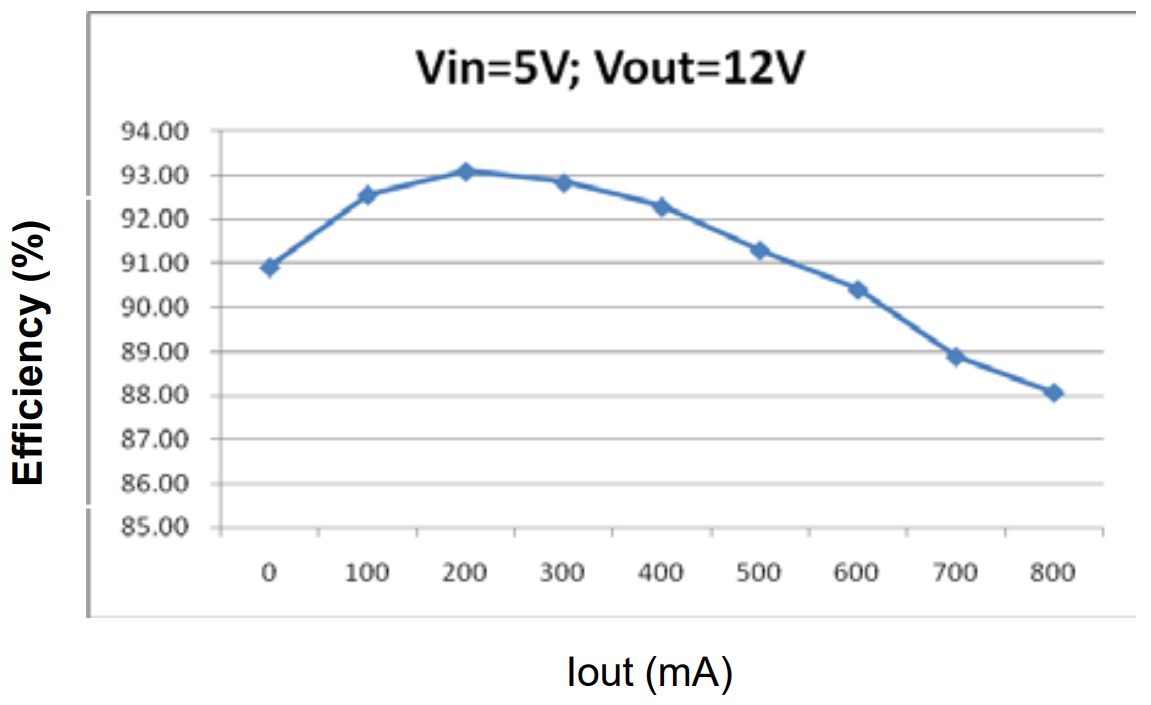

- Hatásfok: akár 96%
- Kimeneti feszültség beállítása: egy forgatható trim az kimeneti feszültséghez
- Kimenetek: forrasztási lapok/szemek, bemeneti Micro-USB csatlakozó

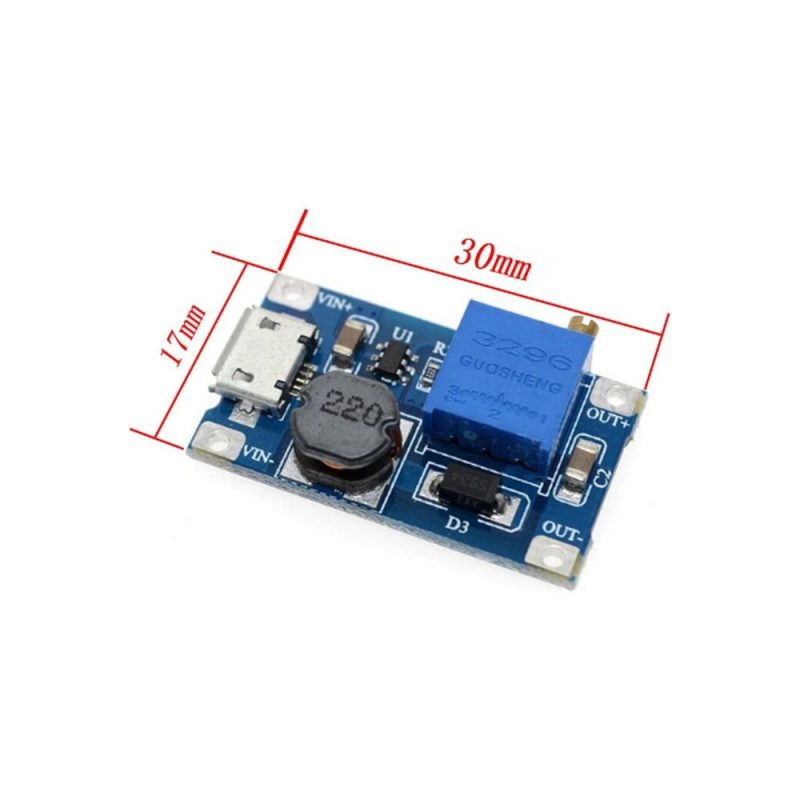

- Dimenziók: 31x17x8mm
- Súly: 4 g
Figyelmeztetés: Az első használat előtt a trim-et teljesen el kell állítani jobbra (az óra járásával megegyezően). A kimeneti terminálokon körülbelül 28V lesz, majd fokozatosan csökkenteni lépésről lépésre a kívánt feszültségre.
Felhasználás:
- A feszültség növelése például 12V-ra USB tápegységekből vagy töltőkből.
- LED szalagok, szenzorok, motorok, relés modulok
- Saját tápegységek és stabilizátorok
- Napenergia és akkumulátoros táplálási rendszerek
- Iskolai és fejlesztési projektek
Tippek a használathoz:
- A kimeneti és bemeneti GND össze van kötve – a modul nem galvanikusan elválasztott
- Magasabb áramigényű leürítésekhez használj erős hűtőt vagy aktív hűtést az egész panelen.
- Ne használj érzékeny audio rendszereknél további szűrés nélkül.
A csomag tartalmazza:
1x Step-up feszültségszabályozó MT3608 4-20V-ra 5-28V-ra, 2A, Micro USB
