Univerzális DC-DC step-down átalakító XL4015 chippel lehetővé teszi a bemeneti feszültség átvitelét 5–40V stabil kimeneti feszültségre 1,5–37V. A kimeneti áram akár 5A. A modul képes működni CV - állandó feszültség vagy CC - állandó áram üzemmódban. Ideális egyszerű akkumulátor töltési, napelemes, modulok, mikrokontrollerek, LED szalagok és egyéb eszközök táplálásához.

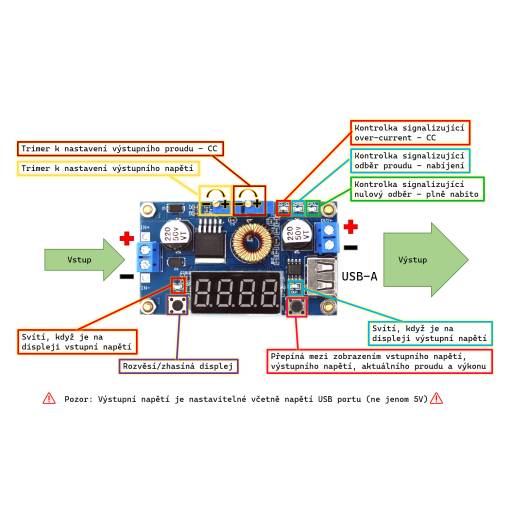

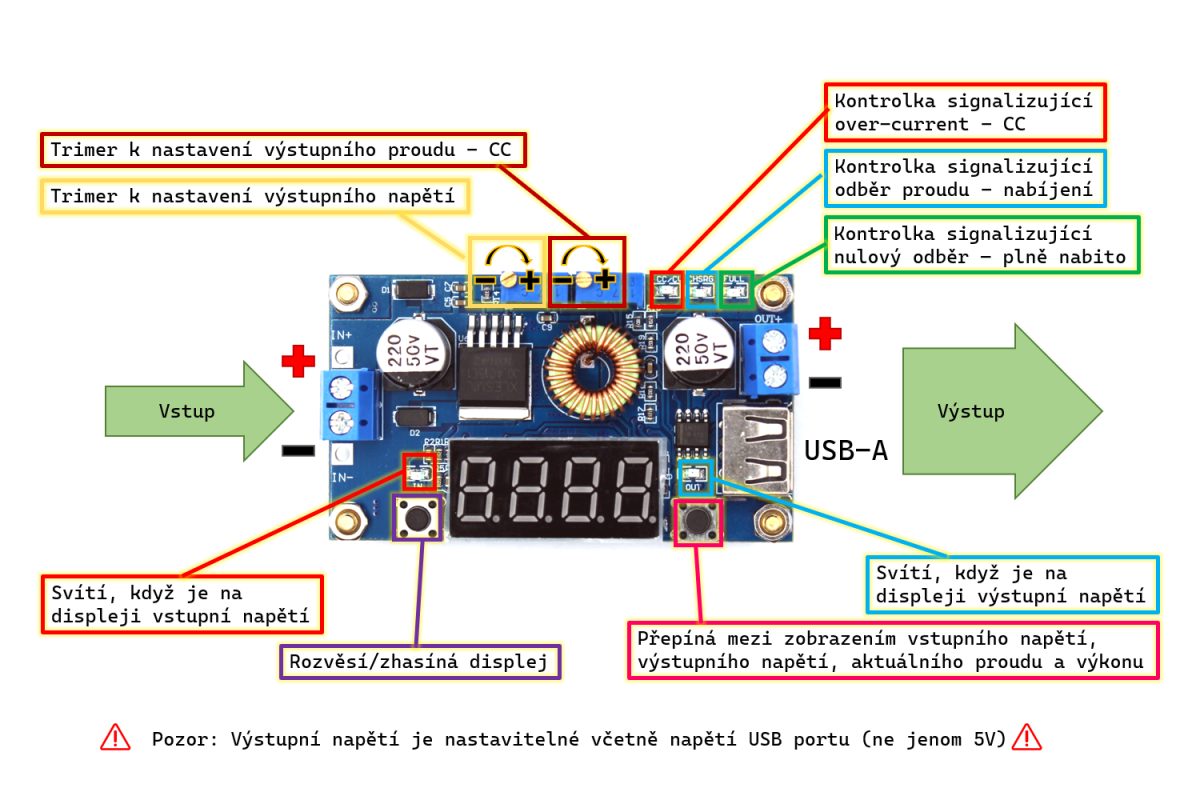

A multifunkciós kijelző megmutatja a bemeneti feszültséget, a kimeneti feszültséget, az aktuális folyó áramot és az aktuális teljesítményt.
Technikai paraméterek:
- Típus: DC-DC step-down átalakító (buck) CC üzemmóddal
- Integrált áramkör: XL4015
- Bemeneti feszültség: 5 – 40 V DC
- Kimeneti feszültség: 1,5 – 37 V DC (állítható)
- Maximális kimeneti áram: 5 A (ajánlott folyamatosan 4A-ig)
- Hatásfok: akár 96%
- Kimeneti feszültség szabályozás: egy többfokozatú trimmer a kimeneti feszültséghez
- Kimeneti áram szabályozás: egy többfokozatú trimmer a CC beállításhoz
- Kimenetek: Csavaros terminál, kimeneti USB-A csatlakozó
- Dimenziók: 68 × 40 × 16 mm
- Súly: kb. 35 g
- Telepítési nyílások: igen
- Kijelző indikáló: bemeneti feszültség, kimeneti feszültség, aktuális áram, aktuális teljesítmény.
- LED indikátor: Túláram, áram áthaladása (töltés), semmilyen áram (teljesen töltve)
⚠️ Figyelem: a kimeneti feszültség állítható több USB-port feszültségéért (nem csak 5V)⚠️
Használat:
- Feszültség csökkentése például 24 V-ról 5 V-ra vagy 3.3 V-ra
- Mi a mikrokontrollere túltöltésére (Arduino, ESP, STM32...)
- LED szalagok, érzékelők, motorok, relé modulok
- Saját tápegységek és stabilizátorok
- Nap- és akkumulátoros táplálási rendszerek
- Iskolai és fejlesztési projektek
Használati tippek:
- A bemeneti és kimeneti GND össze van kapcsolva – a modul nem galvanikusan elválasztott
- Nagyobb áramidővel történő *teljesítmény növeléséhez használjon a teljesítménycsökkentő hűtő vagy aktív hűtést
- Nem alkalmas érzékeny hangszórókhoz további szűrés nélkül
Step-down átalakító XL4015 univerzális tápegység, egyszerűségének, rendelkezésre állásának és megbízhatóságának köszönhetően minden műhelyben, laboratóriumban vagy tartós telepítésnél helyet kap.

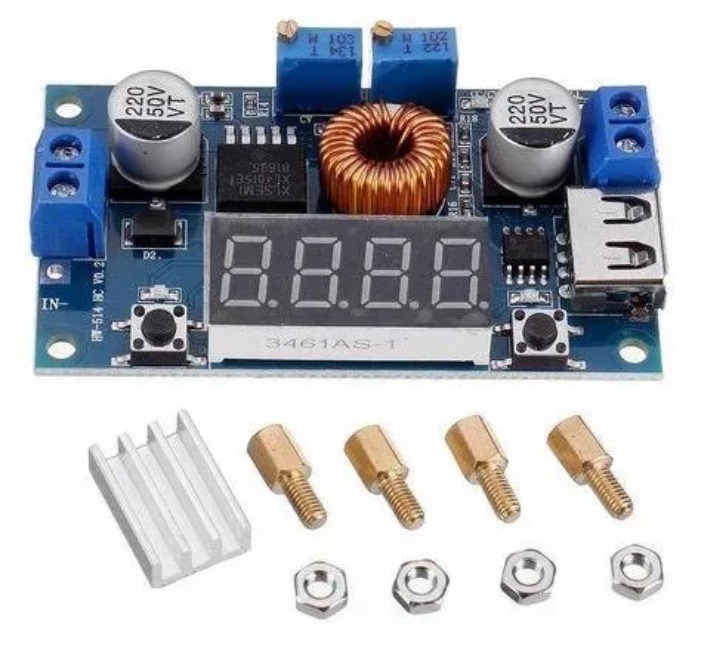

A csomag tartalmazza:
1x Step-down átalakító XL4015 4–40V 1.5–37V, 5 A / 75 W, multifunkciós kijelző, CC/CV üzemmód, USB-C
1x XL4015 hűtő
4x távoszlop M3x5+5mm
4x M3 anya
