Ez a step-down (buck) átalakító XL4015 chippel van szerelve, célja a feszültség hatékony csökkentése 5–40 V DC tartományban a kimeneti érték 1.5–37 V DC kényelmes beállításával forgatható trimmerrel.

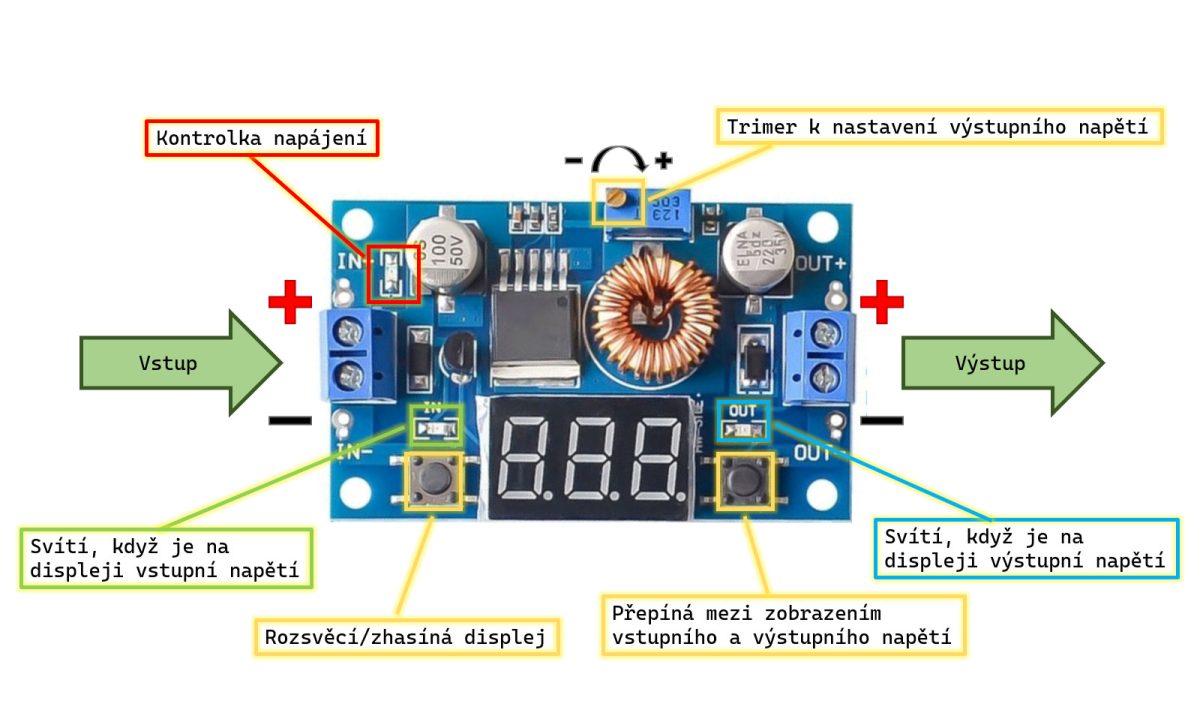

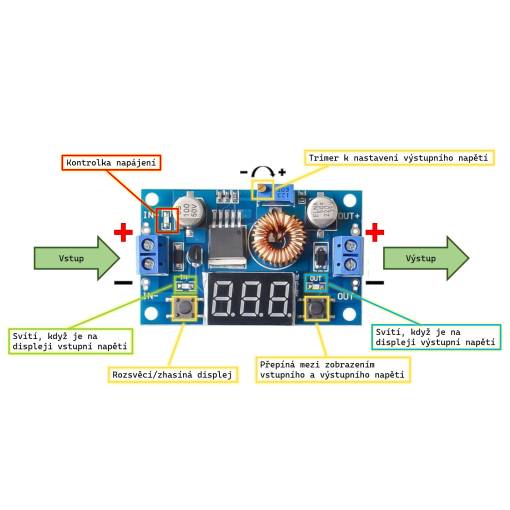

A kimeneti áram eddig 5 A lehet, amely kiemeli az átalakítót rendkívül nagy teljesítményű és sokoldalú tápegységként széles felhasználási területekre. A modul része a háromjegyű LED kijelző, amely valós időben mutatja az aktuális kimeneti feszültséget, ami hasznos a beállítás és üzemeltetés során.
A beépített hűtő biztosítja a hűtést a nagyobb terhelések alatt.
Technikai paraméterek:
- Típus: DC-DC step-down (buck) átalakító
- Integrált áramkör: XL4015
- Bemeneti feszültség: 5 – 40 V DC
- Kimeneti feszültség: 1.5 – 37 V DC (állítható)
- Kimeneti áram: max. 5 A (ajánlott max. 4 A folyamatos)
- Maximális teljesítmény: 75 W (hűtéssel)
- Hatásfok: akár 96 %
- Feszültsége megjelenítése: LED kijelző (3 számjegyű, kimeneti feszültség)
- Szabályozás: forgatható trimmer

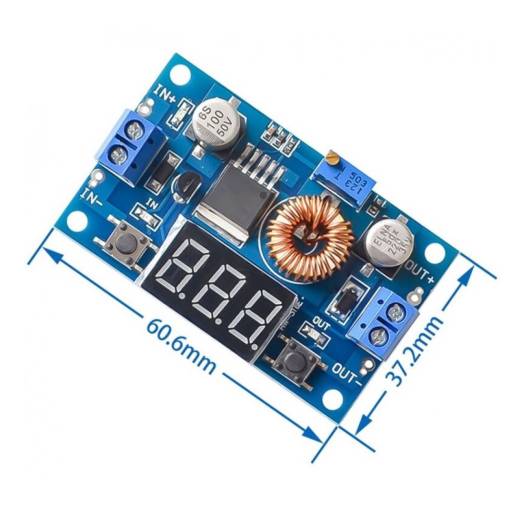

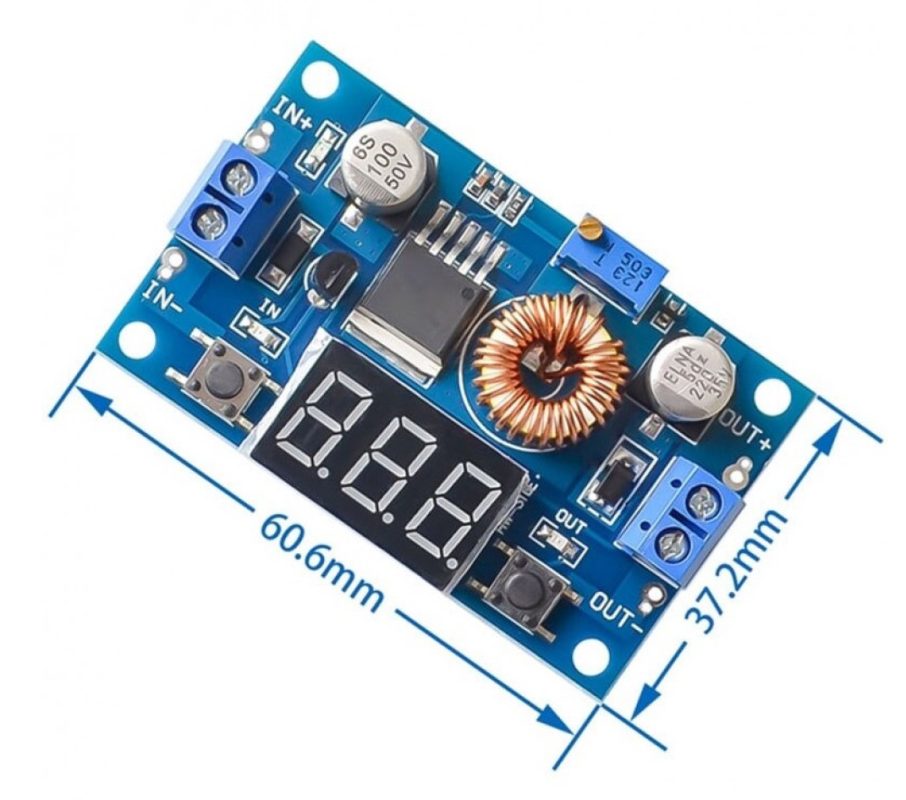

- Dimenziók: kb. 67 × 40 × 15 mm
- Hűtés: alumínium hűtő (nem felszerelt)
- Védelem: túlmelegedés, túlfeszültség
Használat:
- Elektronikai eszközök, LED modulok, ventilátorok, motorok táplálása
- Tápegység az Arduino, ESP32, STM32 és egyéb modulok számára
- Állítható laboratóriumi tápegység kompakt formában
- Akkumulátoros és napelemes táplálási rendszerek
- Töltők (további védelemmel)
- Mobil és beépített tápegységek
Használati tippek:
- A feszültséget trimmmel állítja be, az értékeket a kijelzőn figyelje
- Nagyobb áramok (3 A felett) esetén megfelelő hűtést biztosítson (pl. ventilátor)
- A bemeneti és kimeneti GND össze van kapcsolva – nem galvanikusan elválasztott
- A kimeneti feszültséget ajánlott external multiméterrel ellenőrizni kalibrálásnál
XL4015 step-down átalakító digitális feszültségmérővel kiváló választás mindenkinek, aki megbízhatóan szeretné táplálni az eszközeit magasabb feszültségről és szeretne folyamatosan áttekintést kapni a kimeneti állapotról.

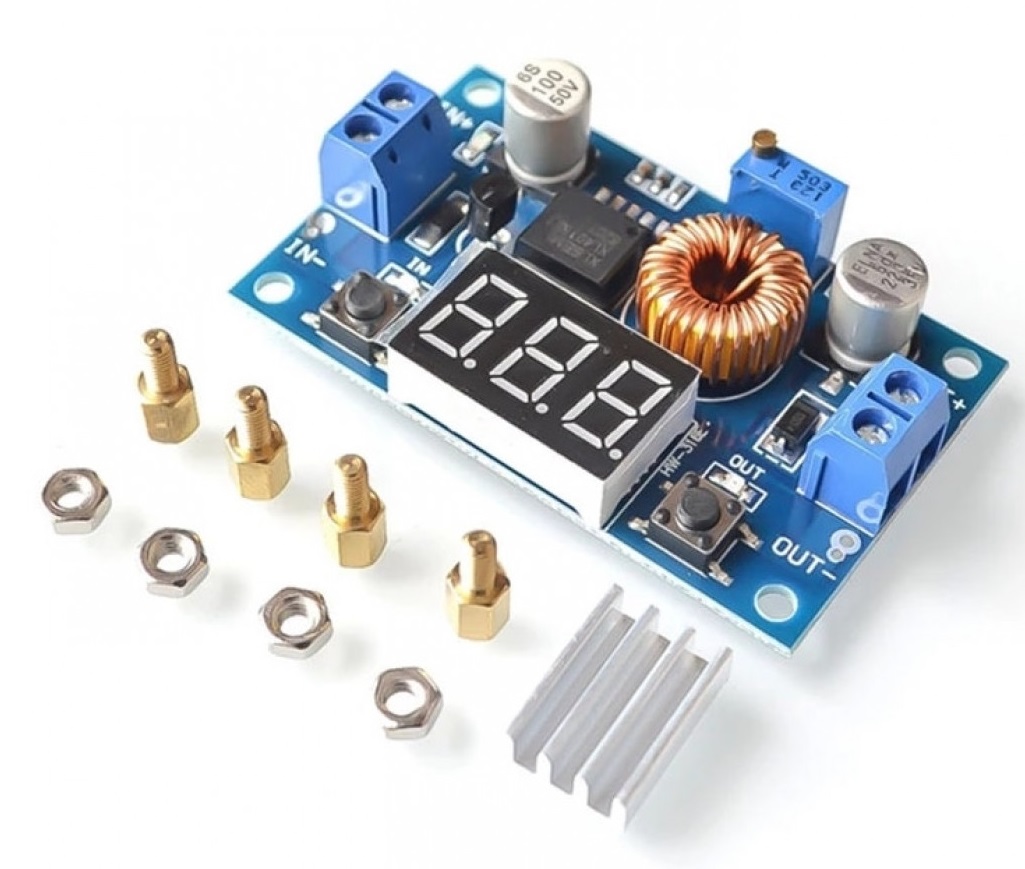

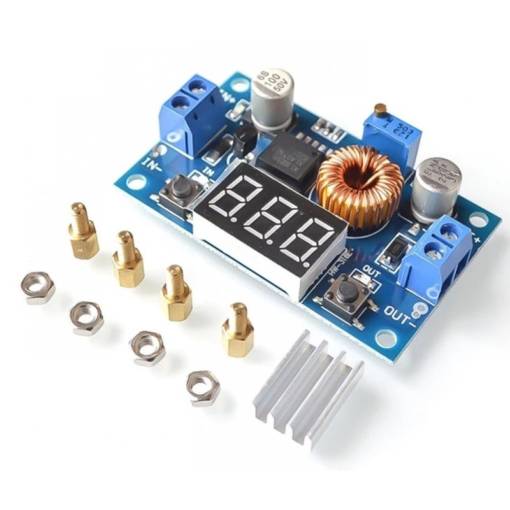

A csomag tartalma:
1x Step-down átalakító XL4015 – 5–40 V-ról 1.5–37 V-ra, 5 A / 75 W, digitális feszültségmérővel
4x Távoszlop M3x5+6mm
4x M3 anya
1x Öntapadós hűtő 16x12x5mm
