Feszültség: 4V – 6V

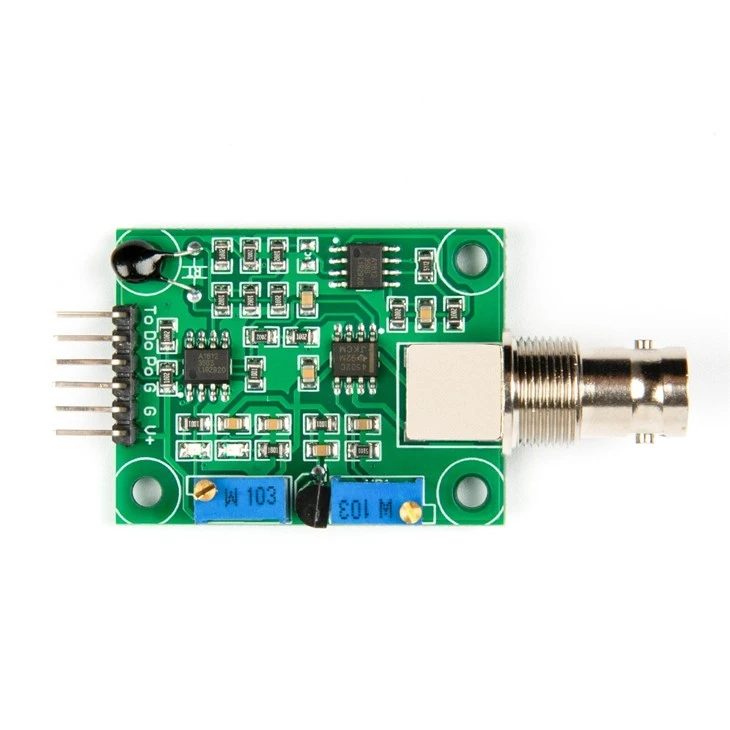

Pin-k:
- To – hőmérséklet korrekciós szenzor kimenete. 25°C-on a feszültség körülbelül 3.6V, hőmérséklet-emelkedéssel a feszültség csökken (késleltetéssel). 100°C-on a feszültség körülbelül 0.85V.
- Do – digitális kimenet (5V / 0V) a beállított pH küszöbértékre reagálva. A küszöb potenciométerrel állítható a kimeneti pinhez közel.
- Po – pH érzékelő kimenet (-0.4V és 0.4V) kétszeres erősítéssel. A pH érzékelő középértéke 0V (PH7) eltolódik, 1V és 2.5V között potenciométer segítségével, a pH szonda csatlakozójához közel.
- G – GND (föld)
- G – GND (föld)
- V+ - 5V

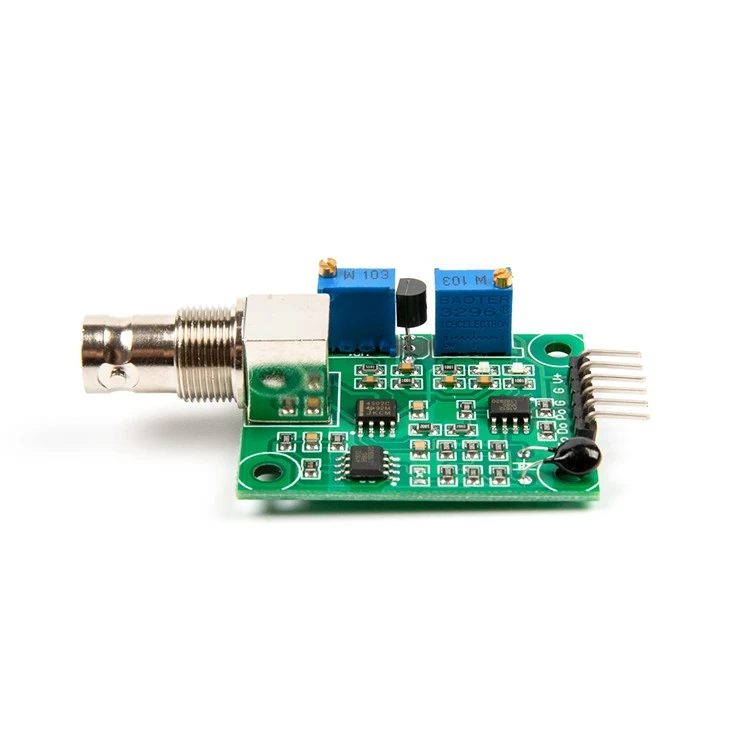

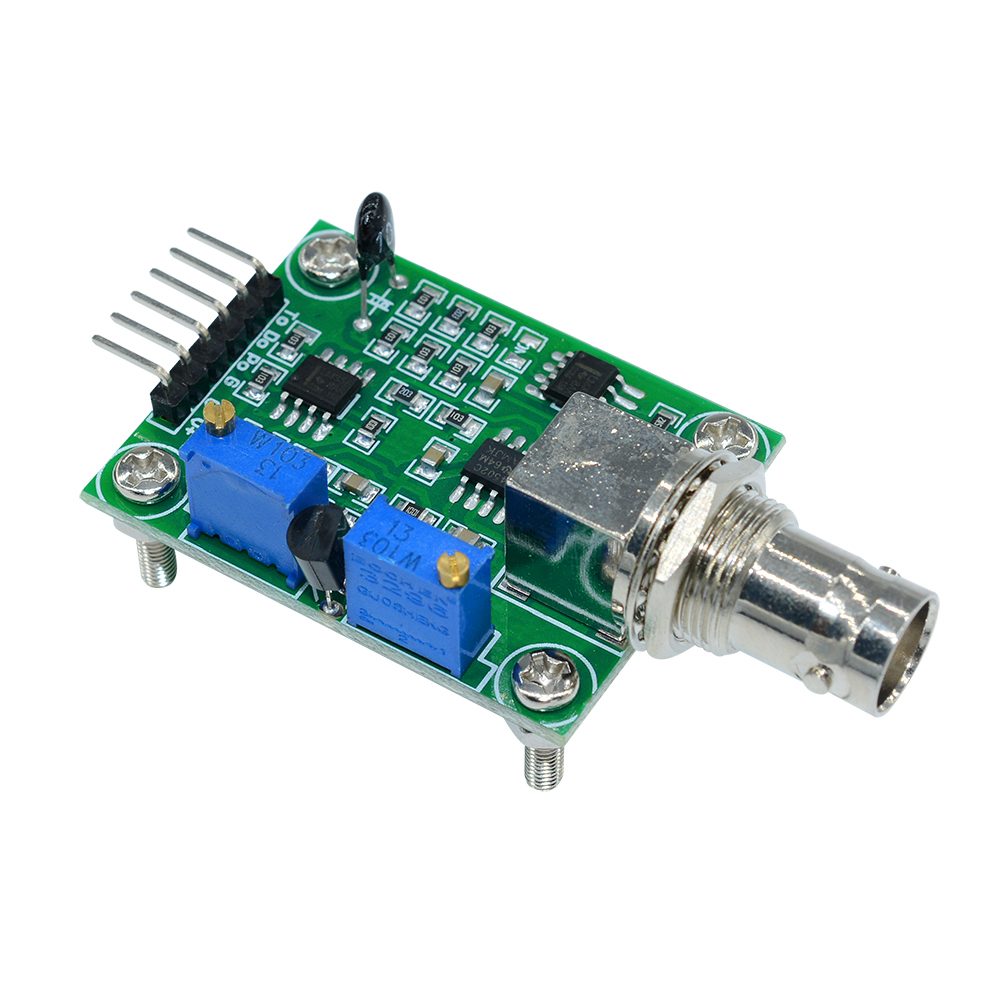

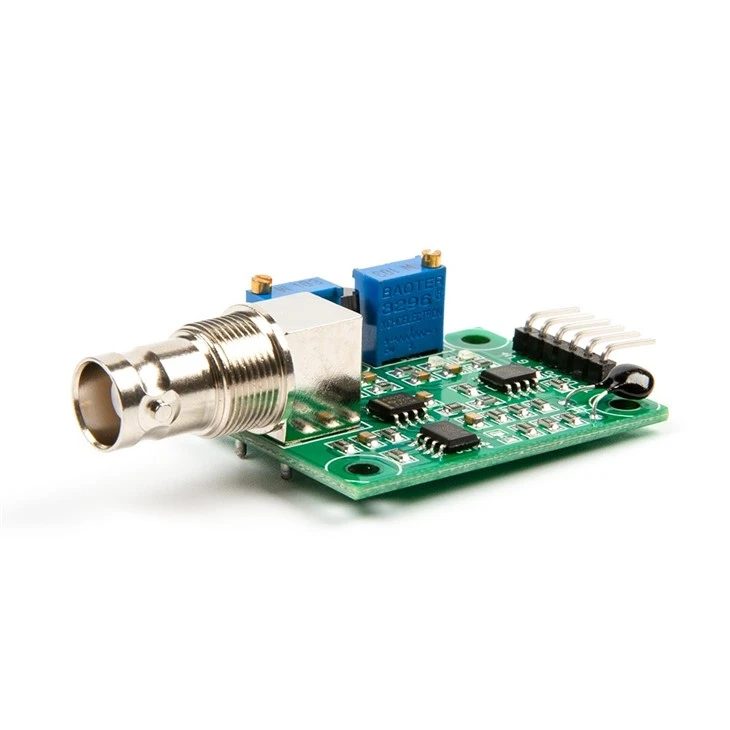

A csomag tartalmaz egy PH modult Arduinohoz.
GYIK
PH mérőszonda csatlakoztatásához az Arduino platformhoz.
A csomagban nem található mérőszonda, javasoljuk, hogy a következő szondával együtt használja https://dratek.cz/arduino/1234-sonda-pro-mereni-ph-1458420891.html
