Ultrasonický senzor hladiny kapaliny ME201W, umožňuje přesné monitorování kapaliny v nádrži s vizualizací naplnění nádrže v aplikaci TUYA a SmartLife.
Tento WiFi senzor hladiny kapaliny TUYA je inteligentním řešením pro každého, kdo chce mít úplnou kontrolu nad hladinou kapalin v nádržích. Díky pokročilé ultrazvukové technologii poskytuje přesné a aktuální informace o hladině, a tím eliminuje nutnost fyzické kontroly.
Poskytuje spolehlivé a přesné měření, okamžitá upozornění a automatizaci.

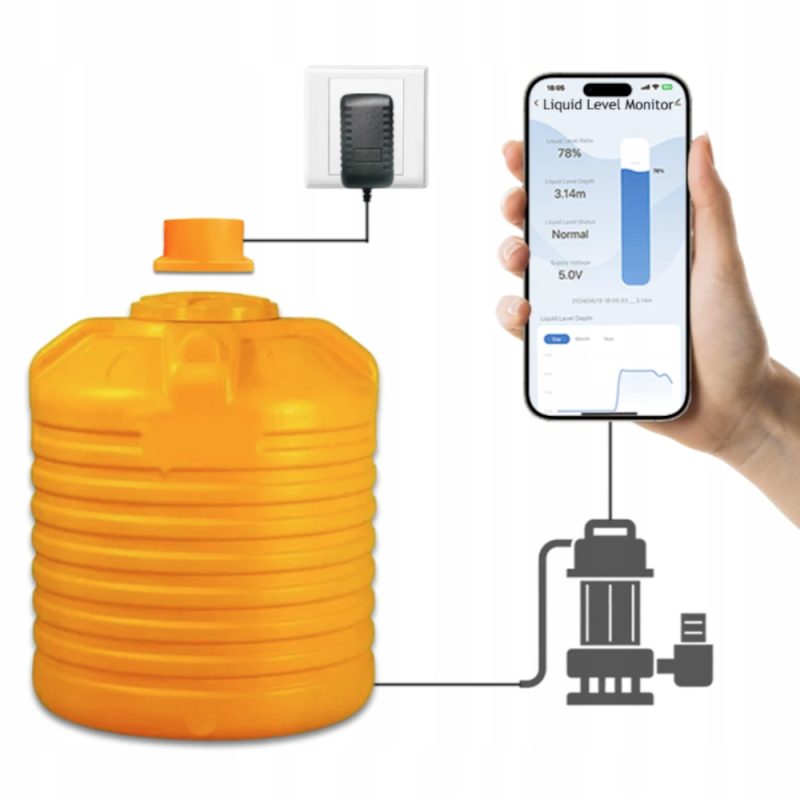

Stačí připojit k WiFi a sledovat data přes mobilní aplikaci.
Výhody senzoru hladiny kapaliny:
Snadné ovládání přes 2,4 GHz WiFi : Monitorujte odkudkoli na světě.
Okamžitá upozornění : Nastavte si minimální a maximální procentuální hladinu v nádrži a dostávejte upozornění, když hladina v nádrži klesne pod minimum nebo stoupne nad maximum.
Vysoká třída krytí : Senzor je uzavřen v pouzdře s krytím IP65, které zaručuje vodotěsnost a prachotěsnost.
Historie měření : Možnost odečíst změny hladiny kapaliny v nádrži z přehledných grafů za konkrétní den, měsíc nebo rok.
Záznam alarmů : Přesný výpis a dokumentace alarmů souvisejících s poklesem pod minimální a nárůstem nad maximální hladinu kapaliny.
Montáž:
Snímač hladiny kapaliny je namontován na horní straně nádrže a vysílá měřicí paprsek s úhlem ±30°. Tento paprsek pokrývá kuželovitou oblast, ve které se měří vzdálenost k hladině kapaliny. Přesné měření je možné pouze tehdy, když je odrazová plocha bez jakýchkoli překážek.
Instalace senzorů a distribuce vln:
1. Princip činnosti senzoru
Snímač hladiny kapaliny je namontován na horní straně nádrže a vysílá měřicí paprsek s úhlem ±30°. Tento paprsek pokrývá kuželovitou oblast, ve které se měří vzdálenost k hladině kapaliny. Přesné měření je možné pouze tehdy, když je odrazová plocha bez jakýchkoli překážek.
2. Výběr nádrže
Pro zajištění správné funkce senzoru zvolte vhodný průměr nádrže (D) ve vztahu k její výšce (H):
H = 4 m → D > 2 m
H = 3 m → D > 1,6 m
H = 2 m → D > 1,1 m
U kulatých a čtvercových nádrží by se průměr D měl vypočítat jako největší vnitřní rozměr nádrže.

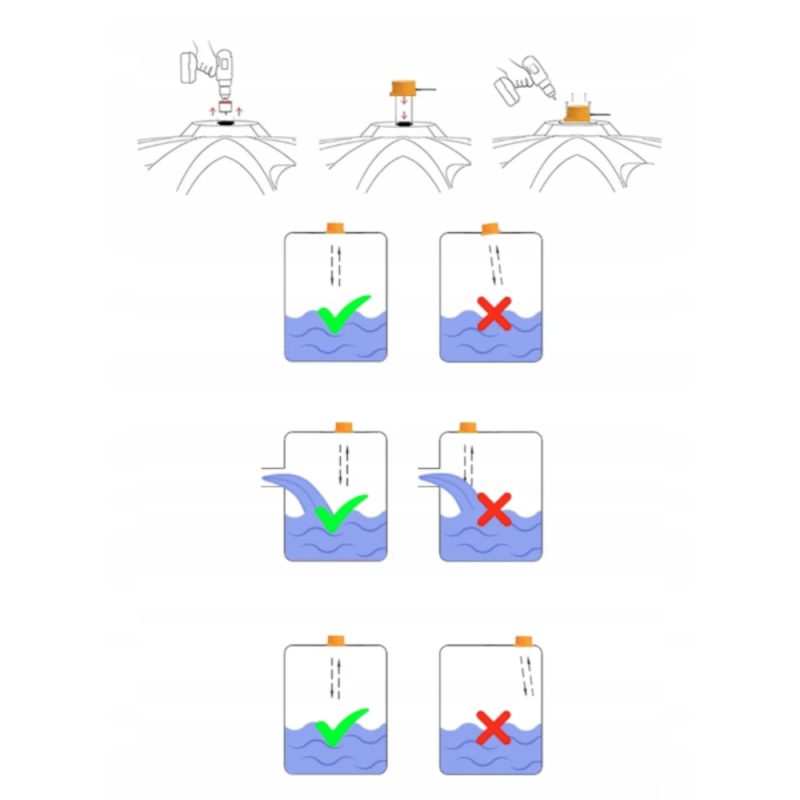

3. Správná instalace senzoru
Snímač by měl být namontován centrálně nad hladinou kapaliny tak, aby měřicí paprsek nenarazil na žádné překážky, jako jsou potrubí, konstrukční prvky nebo stěny nádrže.
Nemontujte senzor nad prvky, které by mohly způsobovat rušení odrazů vln, např. nad potrubí, blízko zdí nebo pod vyčnívající prvky.
Snímač by měl být nasměrován svisle dolů tak, aby paprsek pokrýval celý povrch kapaliny v určené odrazové oblasti.
4. Nejčastější chyby při montáži:
Montáž senzoru nad překážku (např. potrubí) způsobuje rušení měření.
Umístění senzoru příliš blízko ke stěně nádrže povede k chybným údajům v důsledku odrazů od stěny.
Montáž pod vyčnívajícími prvky nebo v jiném než svislém úhlu brání správnému měření hladiny kapaliny.
Shrnutí:
Snímač by měl být instalován centrálně a svisle nad hladinou kapaliny v nádrži o průměru odpovídajícím jeho výšce, bez překážek v měřicím poli paprsku. Pouze pak lze dosáhnout spolehlivých a opakovatelných výsledků měření hladiny kapaliny.
Specifikace:
- Voděodolnost: IP 65
- Model: ME201W
- Pracovní teplota: -20 °C až +70 °C
- Rozsah detekce: 0.1m-4.0m
- Přesnost detekce: ±0.02m
- Napájení: DC 5V 1A
- Rozměry: 80x80x40mm
- Délka kabelu adaptéru: 1m
- Délka kabelu čidla: 3m
Obsah balení:
- Ultrazvukový senzor hladiny (kabel 3 m)
- Napájecí adaptér 5 V / 1 A (kabel 90 cm)
- Těsnicí podložka + 4 montážní šrouby
- Mobilní aplikace: Tuya Smart / Smart Life (zdarma pro Android/iOS)
