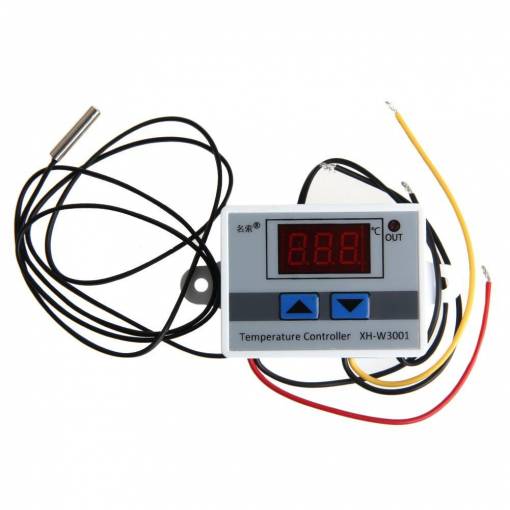

Digitális termosztát modul LED kijelzővel és aktív állapotjelzéssel (OUT lámpa).
Specifikáció:
- Működési feszültség: DC 12V
- Kimenet: aktív állapotban 12VDC relé kapcsoló érintkezőn keresztül 250VAC/5A (14VDC/20A)-típusú relé4181
- Szabályozott hőmérsékleti tartomány: -50-110°C
- Felbontás: 0,1°C (100°C felett 1°C), pontosság 0,2°C a -10°C-100°C tartományban.
- Mérési frekvencia: 2×/sec
- Mérőérzékelő: A mérési frekvencia: 0,2°C: NTC (10K 0,5%), vízálló
- Méretek: 60 x 45 x 30 mm
Használati utasítás:
A termosztát lehetővé teszi a T1 és T2 hőmérséklet beállítását, ahol T1 az a hőmérséklet, amelynél a termosztát bekapcsol, T2 pedig az a hőmérséklet, amelynél a termosztát kikapcsol. A termosztát kikapcsolt állapotát a kijelző jobb felső sarka közelében lévő piros LED jelzi („OUT” felirattal).
- A T1 hőmérséklet beállításához tartsa hosszan lenyomva a felfelé mutató nyilat. Amint a kijelző villogni kezd, a nyílbillentyűkkel beállíthatja a kapcsolási hőmérséklet beállítását.
- A T2 hőmérséklet beállításához tartsa hosszan lenyomva a lefelé mutató nyilat. Amint a kijelző villogni kezd, a nyílbillentyűkkel beállíthatja a kapcsolási hőmérséklet-beállítást.
Csatlakoztassa a tápfeszültséget a piros (+) és fekete (-) vezetékhez, a 12V-os készüléket a sárga és fekete vezetékhez.
Működési módok:
- Fűtési üzemmód (T1 < T2): a készülék bekapcsolásakor a termosztát kimenete addig van bekapcsolva, amíg a mért hőmérséklet el nem éri a T2 szintet. Amint a mért a T1 szintre esik, a kimenet ismét bekapcsol.
- Hűtési üzemmód (T1 > T2): A készülék bekapcsolása után a kimenet inaktív, amíg a mért hőmérséklet el nem éri a T1 szintet. Ezután a kimenet aktiválódik, amíg a mért hőmérséklet el nem éri a T2 szintet.
A csomag tartalmaz egy XH-W3001 digitális termosztátot 12V-os tápegységgel.
