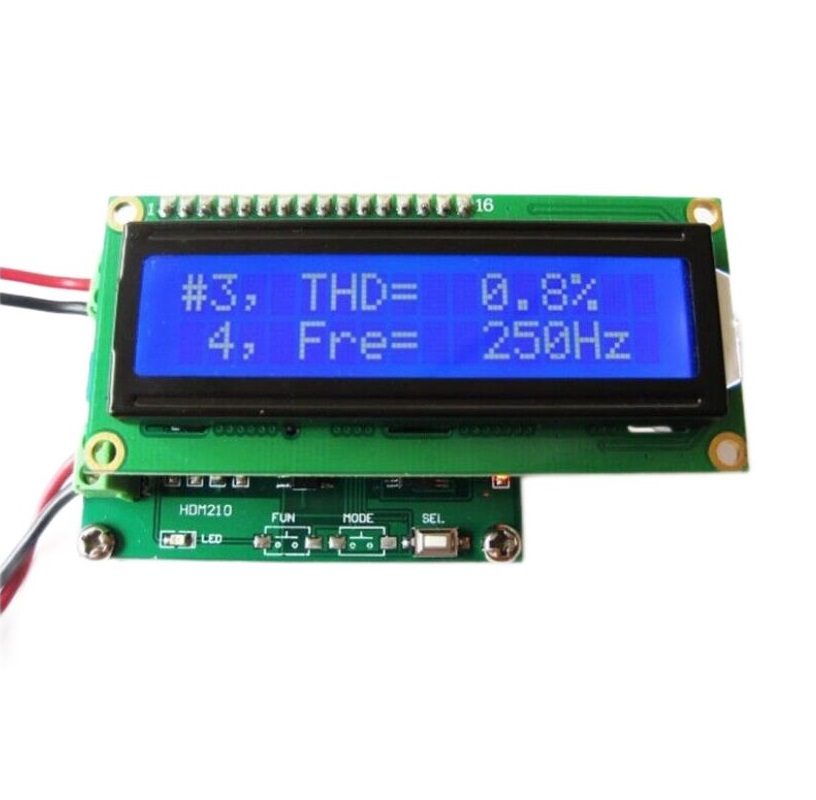

Ez az analizátor egy harmonikus torzítás (THD) mérő, amely elsősorban az alaphullám és a 3. harmonikus arányát érzékeli a szinuszhullám jelében.
A legtöbb harmonikus problémát a 3. harmonikus okozza, mivel a 3. harmonikus az alapkomponens második legmagasabb energiája.
Minket csak az érdekel, hogy megtaláljuk a 3. harmonikus torzítást a következő egyenlet segítségével: THD = V3/V1*100%
Megjegyzések: V1: alap; V3: 3. harmonikus; THD: harmonikus torzítás
Műszaki adatok:
- Mérési frekvencia tartomány: 10～1000 Hz
- Mérési feszültség tartomány: 1-10 V DC maximális amplitúdó 10,0 Vpp AC jel
- Torzítás mérési tartomány: 0,1-100,0%
- Tápfeszültség: 7～12VDC
- Üzemi áram: <50mA
- Méretek: 56 x 45 x 20 mm
- LED: Akkor világít, ha a bemeneti feszültség mért értéke túl magas.
